Настройки сервера

Настройка внешних IP (NAT)

Если Платформа IVA MCU находится за NAT (static NAT) или если имеет тип инсталляции — отказоустойчивый кластер, то, чтобы обеспечить подключение SIP-/H.323-/WebRTC-абонентов из внешних сетей, необходимо настроить внешние IP (NAT).

Чтобы настроить внешние IP (NAT), необходимо:

перейти к настройкам сервера:

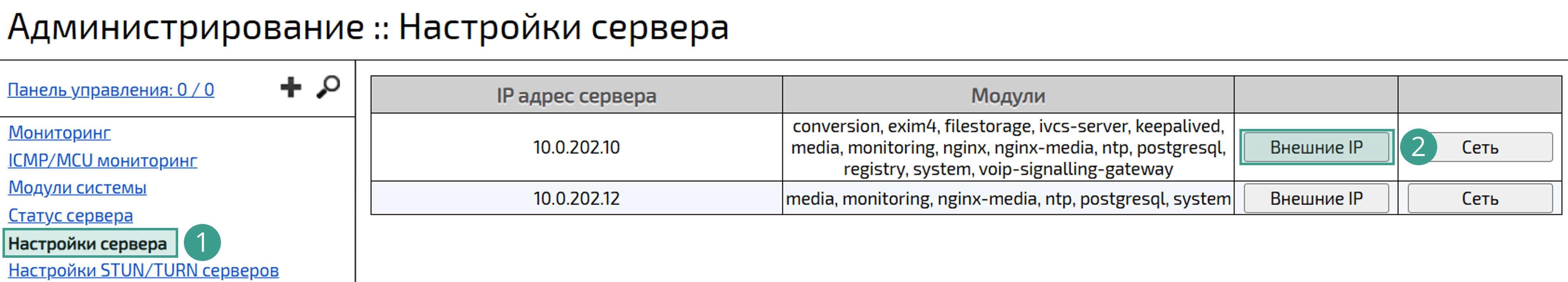

Войти в web-панель администрирования → Перейти в раздел Настройки сервера → Нажать кнопку Внешние IP
добавить правило NAT:

Нажать кнопку Создать → Создание →
- Поле IP адрес → Ввести IP-адрес, который сервер Платформы IVA MCU будет указывать в своем сигнальном трафике для подключающихся участников мероприятий. В случае, если участник подключается по протоколу WebRTC, сервер Платформы IVA MCU будет отдавать все свои IP-адреса, о которых знает, включая те, что прописаны в настройке Внешние IP без привязки к Маске подсети
- Поле Внешнее доменное имя → Ввести Внешнее доменное имя для пользователя. Внешнее доменное имя используется при настройке подключений к FLV-трансляции вебинара
- Поле Маска подсети → Ввести IP-адрес и маску подсети, для которой сервер Платформы IVA MCU должен указать в своем сигнальном трафике IP-адрес, указанный в поле IP адрес, для подключающихся VVoIP-участников мероприятий. То есть в зависимости от того, с каким IP-адресом (или из какой подсети) подключается VVoIP-участник мероприятия, сервер Платформы IVA MCU в своем сигнальном трафике может указывать разные IP-адреса
создать правило NAT: Нажать кнопку Создать

В зависимости от того, имеет ли Платформа IVA MCU выход в Интернет, а также от типа инсталляции, необходимо выполнить следующие настройки:

если Платформа IVA MCU не имеет выход в Интернет, то для каждого сервера, независимо от типа инсталляции достаточно настроить одно правило, где:
- В поле IP адрес → Ввести локальный IP-адрес настраиваемого сервера Платформы IVA MCU. В случае кластеров может быть указан плавающий IP-адрес головных сервер (<PUBLIC_IP> — плавающий IP-адрес, по которому будут доступны web-интерфейс, SIP-/H.323-сигнализация (подробнее см. Развертывание отказоустойчивого кластера с помощью утилиты iva-cli)
- В поле Маска подсети → Ввести 0.0.0.0/0

если Платформа IVA MCU имеет выход в Интернет, то для каждого сервера независимо от типа инсталляции необходимо настроить несколько правил: одно для внешних подключений, остальные для подключений из локальной сети:

настройка правила для внешних подключений:
- В поле IP адрес → Ввести внешний IP-адрес настраиваемого сервера Платформы IVA MCU
- В поле Маска подсети → Ввести 0.0.0.0/0

настройка правила для подключений из локальной сети:

В поле IP адрес → Ввести локальный IP-адрес настраиваемого сервера Платформы IVA MCU. В случае кластеров может быть указан плавающий IP-адрес головных сервер (<PUBLIC_IP> — плавающий IP-адрес, по которому будут доступны web-интерфейс, SIP-/H.323-сигнализация (подробнее см. Развертывание отказоустойчивого кластера с помощью утилиты iva-cli)

В поле Маска подсети → Ввести IP-адрес и маску локальной подсети (например 10.0.0.0/8)

Для каждой локальной подсети необходимо создавать новое правило

В данном разделе описана настройка внешних IP, подходящая для большинства инсталляций. Однако в зависимости от индивидуальной конфигурации инсталляции может потребоваться дополнительная настройка правил для внешних IP

чтобы изменить правило NAT, необходимо:

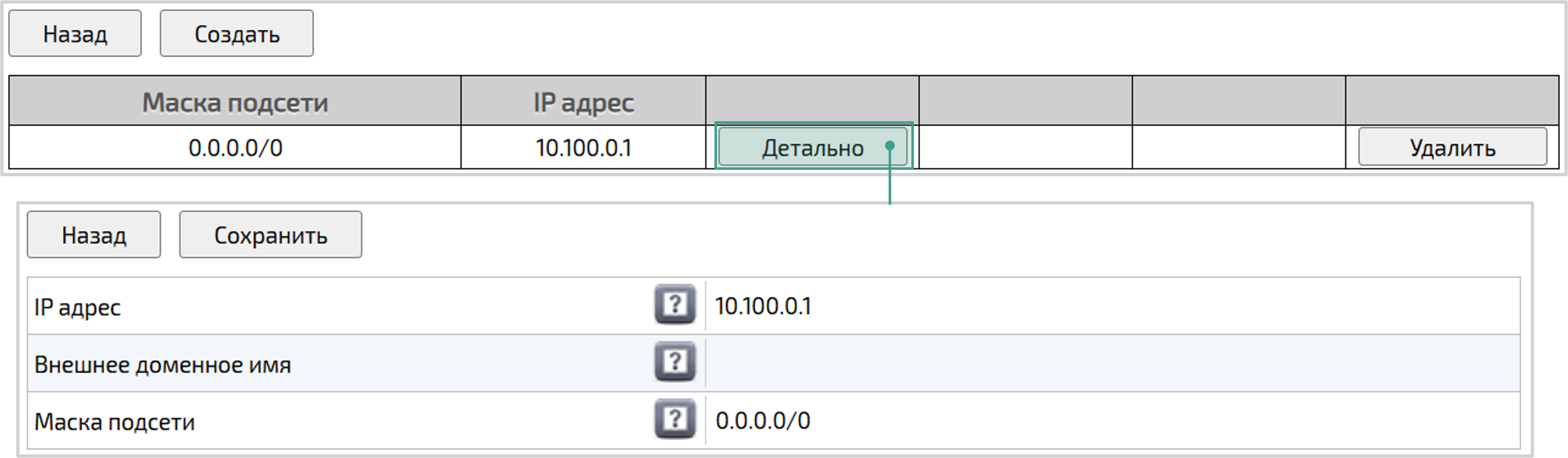

Настройка внешних IP (NAT) → Выбрать нужное правило → Нажать кнопку Детально → Окно настройки внешних IP → Отредактировать необходимые параметры → Нажать кнопку Сохранить
чтобы удалить правило NAT, необходимо:

Настройка внешних IP (NAT) → Выбрать нужное правило → Нажать кнопку Удалить → Подтвердить удаление правила, нажав кнопку ОК

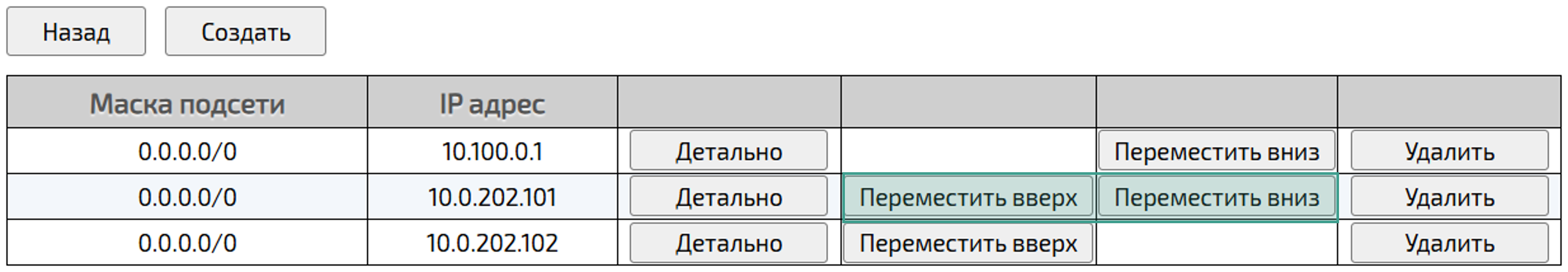

в списке правил NAT предусмотрена возможность их перемещения вверх и вниз:

Настройка внешних IP (NAT) → Выбрать нужное правило → Нажать кнопку Переместить вверх / Переместить вниз

При подключении VVoIP-участника к мероприятию созданные правила применяются, начиная с первого, а поиск подходящего правила заканчивается после первого совпадения. Поэтому располагать правила нужно, исходя из значения поля Маска подсети, начиная с правил для локальной подсети, заканчивая правилом для внешних подключений.

Например, если есть одно правило для внешних подключений, и три для подключений из локальной сети (где поля Маска подсети имеют следующие значения: 10.0.0.0/8, 10.20.0.0/16, 172.16.0.0/16), то расположить их нужно в следующем порядке:

правило с полем, где Маска подсети: 10.20.0.0/16 (это правило находится выше правила с полем Маска подсети: 10.0.0.0/8, потому что в противном случае оно никогда не применится)
правило с полем, где Маска подсети: 10.0.0.0/8
правило с полем, где Маска подсети: 172.16.0.0/16
правило с полем, где Маска подсети: 0.0.0.0/0

Настройки сети

Чтобы провести настройку сети в Платформе IVA MCU необходимо:

перейти к настройкам сервера Платформы:

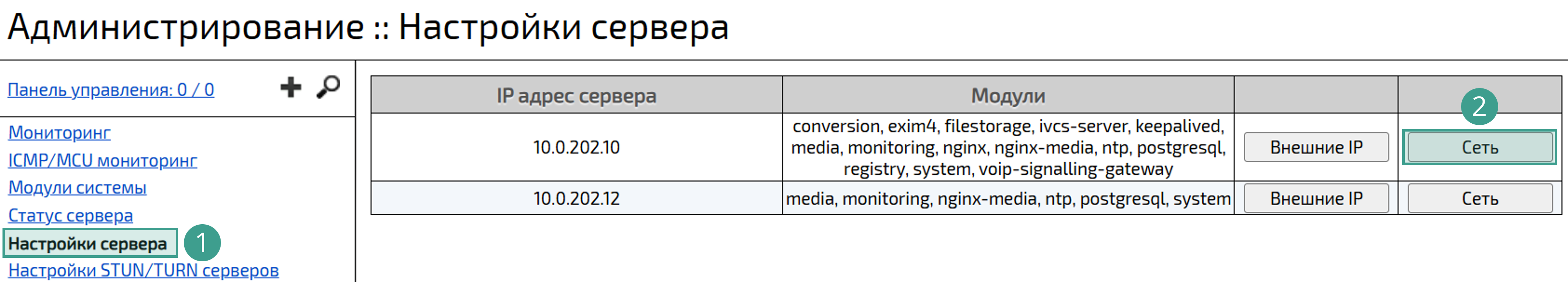

Войти в web-панель администрирования → Перейти в раздел Настройки сервера → Выбрать нужный IP-адрес сервера → Нажать кнопку Сеть

Некорректное изменение параметров сети может привести к потере доступа к web-панели администрирования Платформы IVA MCU. Дальнейшие изменения могут быть проведены только с помощью консоли управления

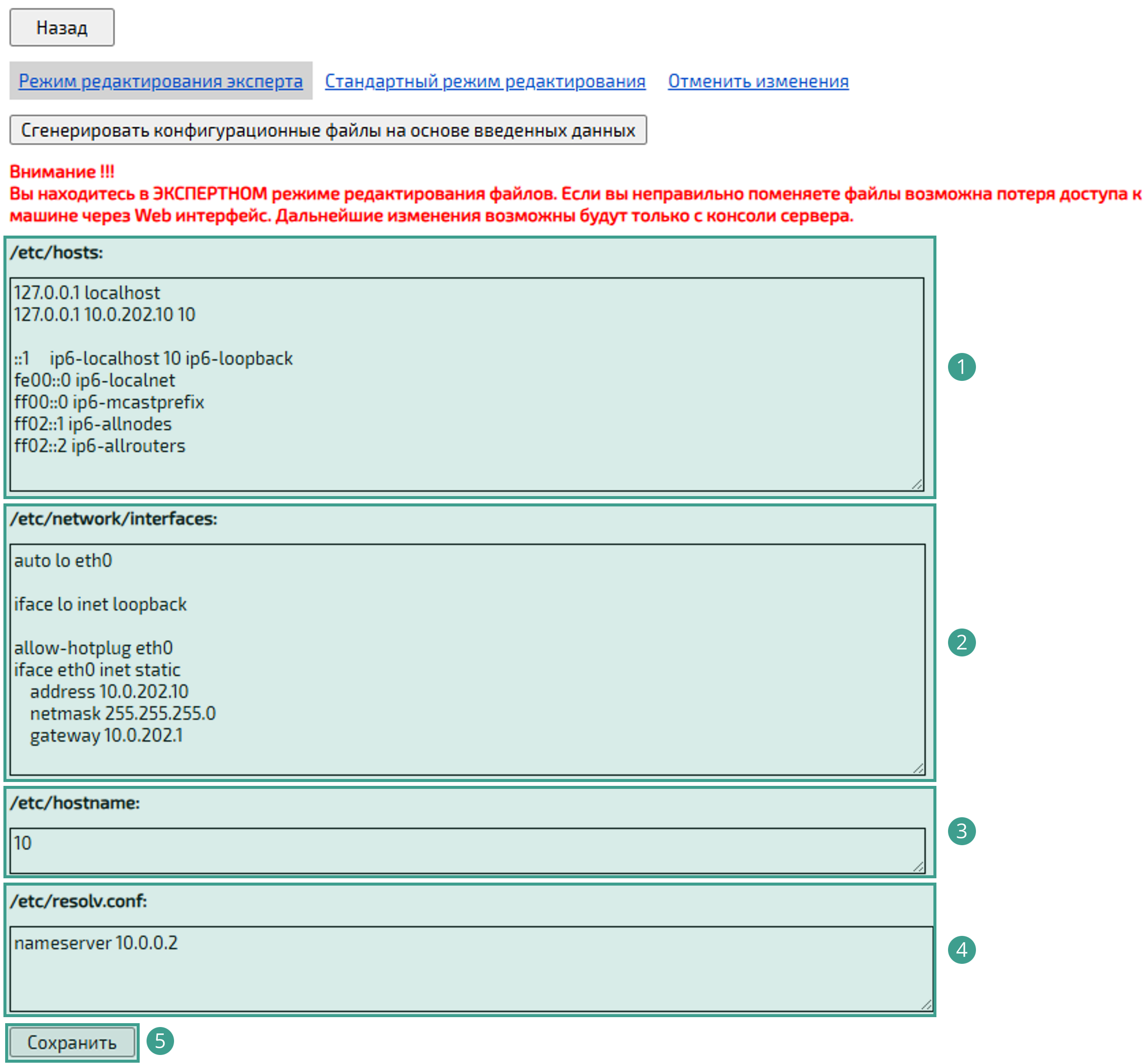

изменить необходимые параметры:
- /etc/hosts — параметр hosts содержит записи доменных имен, используется при их трансляции в сетевые адреса узлов. Запрос к этому файлу имеет приоритет перед обращением к DNS-серверам
- /etc/network/interfaces — IP-адрес сервера (address), маска подсети (netmask), сетевой шлюз сервера (gateway)
- /etc/hostname — доменное имя сервера
- /etc/resolv.conf — IP-адрес DNS-сервера
сохранить изменения: Нажать кнопку Сохранить
