Каскадирование внутри мероприятий

Каскадирование — взаимодействие между несколькими медиасерверами внутри одного мероприятия. При каскадировании происходит распределение ресурсов на несколько медиасерверов за счет использования каскадных соединений.

Если настройка Каскадирование внутри мероприятий отключена, то создание мероприятий с автоматическим и географическим распределением медиасерверов невозможна

Для каскадирования доступны следующие варианты распределения медиасерверов:

  • статическое — подключение пользователей к мероприятию происходит в выбранные медиагруппу и медиасервер без распределения, при этом в случае сильной нагрузки новые мероприятия будут создаваться на более свободных медиасерверах, если для поля Медиа сервер выбрано значение Любой

    Для корректного распределения медиасерверов рекомендуется настроить уровень загрузки CPU в разделе Системные настройки секции Системные настройки.

    Настройка уровня загрузки CPU

    Уровень загрузки CPU для блокировки подключения и для автоматического отключения участников работает для любого типа распределения медиасерверов. Уровень загрузки CPU для подключения к новому серверу работает для автоматического распределения медиасерверов.

    При настройке сразу нескольких уровней CPU рекомендуется задавать им разные значения. При этом Уровень загрузки CPU для блокировки подключения участников должен быть выше, чем Уровень загрузки CPU для подключения к новому серверу

  • автоматическое — при достижении пороговой нагрузки на CPU медиасервера (поле Уровень загрузки CPU для подключения к новому серверу), где находится мероприятие, новые подключающиеся пользователи будут присоединяться к другому доступному медиасерверу (в рамках одной медиагруппы, в которой должно быть минимум два медиасервера), при этом оставаясь в этом же мероприятии

  • географическое — распределение подключающихся пользователей в мероприятии происходит в зависимости от их IP-адресов. Для каждой медиагруппы, кроме родительской, указывается подсеть или несколько подсетей, из которых будут подключаться пользователи. В зависимости от того, с каким IP-адресом подключается пользователь, он будет направлен на один из медиасерверов настроенной медиагруппы. В рамках одного мероприятия из каждой медиагруппы может быть задействован только один медиасервер. Если IP-адрес подключающегося пользователя не попадает ни в одну из указанных подсетей для дочерних медиагрупп, то он направляется на один из медиасерверов родительской медиагруппы

    Нельзя создать мероприятие с одновременным использованием автоматического и географического распределения медиасерверов.
    Автоматическое и географическое распределения медиасерверов недоступны для вебинаров с включенной настройкой Просмотр трансляции вебинара в RTMP, а также для форматов конференции: лекция и селектор

    Настройку масок подсетей, по которым фильтруется подключение пользователей к мероприятию в случае географического распределения медиасерверов, необходимо проводить при настройке медиагрупп в разделе Медиа сервера веб-панели администрирования. При этом в медиагруппе по умолчанию должен быть добавлен хотя бы один медиасервер

    Настройка масок подсетей

В секции Каскадирование внутри мероприятий системных настроек веб-панели администрирования доступны следующие настройки:

Настройка Примечание

Каскадирование внутри мероприятий

Включается возможность каскадирования внутри одного мероприятия, при котором происходит распределение ресурсов, необходимых для его проведения, на нескольких медиасерверах за счет использования каскадных соединений

Адрес для установки каскадных соединений

Указывается адрес домена, используемый для установки каскадных соединений

Видео раскладка для каскадных соединений

Настраивается видео раскладка для каскадных соединений.
Для настройки раскладки можно:

  • выбрать раскладку (мозаика / селектор / постоянное присутствие)

  • включить отображение имен участников

  • включить отображение демонстрации с видео участников

Максимальная скорость подключения для каскадных соединений

Выбирается максимальная скорость подключения (не ограниченно, 128 кбит/с, 256 кбит/с, 384 кбит/с и т. д.) для каскадных соединений

Минимальное количество участников конференции для подключения к новому серверу

Указывается минимальное количество подключенных участников конференции на уже используемом медиасервере, при котором новые участники мероприятий с автоматическим распределением медиасерверов подключаются к другим наименее загруженным медиа серверам с учетом логики системной настройки Уровень загрузки CPU для подключения к новому серверу

Минимальное количество участников вебинара для подключения к новому серверу

Указывается минимальное количество подключенных участников вебинара на уже используемом медиасервере, при котором новые участники мероприятий с автоматическим распределением медиасерверов подключаются к другим наименее загруженным медиа серверам с учетом логики системной настройки Уровень загрузки CPU для подключения к новому серверу

Уровень загрузки CPU для подключения к новому серверу

Указывается уровень загрузки CPU медиасервера, выше которого новые участники мероприятий с автоматическим распределением медиасерверов подключаются к другим наименее загруженным медиасерверам с учетом логики системных настроек минимальное количество участников конференции / вебинара для подключения к новому серверу

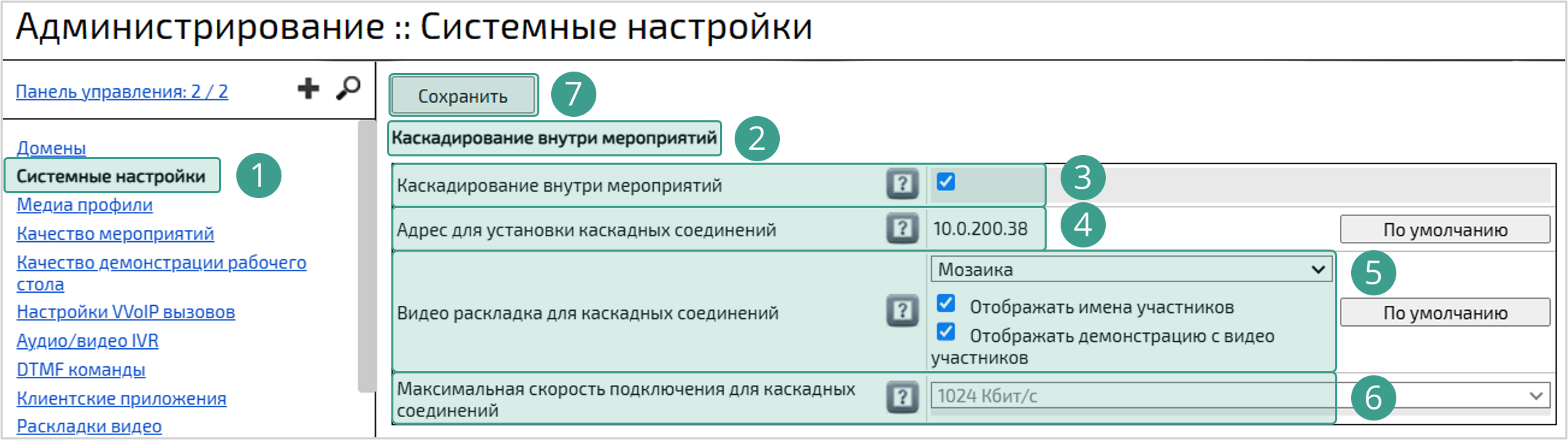

Чтобы включить и настроить каскадирование внутри мероприятий, необходимо:

  1. перейти к настройкам каскадирования внутри мероприятий:
    Войти в веб-панель администрирования → Перейти в раздел Системные настройки 1 → Выбрать секцию Каскадирование внутри мероприятия 2

  2. включить каскадирование внутри мероприятия:
    Поле Каскадирование внутри мероприятия 3 → Включить флаговую кнопку

  3. выполнить остальные настройки 4

  4. сохранить изменения: Нажать кнопку Сохранить 5

Каскадирование внутри мероприятия
