Мониторинг системы с использованием SNMP и SNMP Trap

В данном разделе описаны примеры настройки мониторинга IVA CS по протоколу SNMP и отправки уведомлений об инцидентах по SNMP Trap на основе решения Zabbix.

Zabbix располагает различными инструментами для мониторинга программного обеспечения и оборудования. Для отслеживания состояния оборудования (серверов IVA CS или хостов кластера), локальных ресурсов и приложений (статистика жестких дисков, памяти, процессоров и т. д.) используются специальные агенты Zabbix, а для мониторинга сервера телефонии IVA CS можно использовать возможность получения данных по SNMP-протоколу.

В разделе описываются метрики, предоставляемые IVA CS по протоколу SNMP.

С полным списком метрик, собираемых Zabbix-агентом, можно ознакомиться в официальной документации Zabbix

Настройка SNMP

SNMP-сервер по умолчанию выключен.

Включение SNMP-сервера выполняется через системные настройки — сервис swl_monitor.

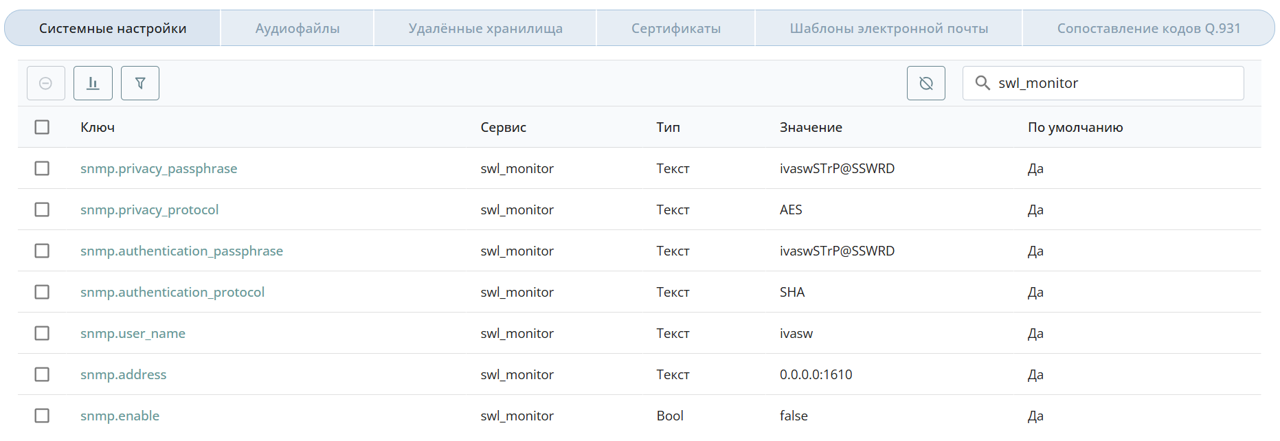

Чтобы настроить параметры SNMP-сервера через системные настройки, необходимо:

перейти в раздел Настройки → вкладка Системные настройки → в строке Поиск ввести swl_monitor → будут отображены все системные настройки для сервиса swl_monitor

указать применяемые параметры системных настроек сервиса swl_monitor:

Пример:

Ключ настройки	Значение	Параметр
snmp.enable	true	Включить передачу данных по SNMP
snmp.address	0.0.0.0:9012	IP-адрес и порт, через которые SNMP-сервер принимает запросы
snmp.user_name	ivasw	Имя пользователя SNMPv3 для авторизации и получения данных
snmp.authentication_protocol	SHA256	Протокол аутентификации SNMPv3
snmp.authentication_passphrase	ivaswSTrP@SSWRD	Пароль аутентификации SNMPv3
snmp.privacy_protocol	AES256	Протокол шифрования SNMPv3
snmp.privacy_passphrase	ivaswSTrP@SSWRD	Пароль шифрования SNMPv3

Ключ настройки

Значение

Параметр

snmp.enable

true

Включить передачу данных по SNMP

snmp.address

0.0.0.0:9012

IP-адрес и порт, через которые SNMP-сервер принимает запросы

snmp.user_name

ivasw

Имя пользователя SNMPv3 для авторизации и получения данных

snmp.authentication_protocol

SHA256

Протокол аутентификации SNMPv3

snmp.authentication_passphrase

ivaswSTrP@SSWRD

Пароль аутентификации SNMPv3

snmp.privacy_protocol

AES256

Протокол шифрования SNMPv3

snmp.privacy_passphrase

ivaswSTrP@SSWRD

Пароль шифрования SNMPv3

после изменения системных настроек SNMP необходимо перезапустить сервис swl_monitor:

Перезапуск сервиса swl_monitor необходимо выполнять на хостах кластера, на которых должны применяться актуальные настройки SNMP

Обзор → Кластер → Выбрать хост → Выбрать группу сервисов logic → Выбрать сервис swl_monitor → Нажать кнопку Перезапустить сервис → Подтверждение → Подтвердить перезапуск сервиса, нажав кнопку Да

Протоколы и безопасность

SNMP-сервер работает по протоколу UDP.

В штатном режиме используется SNMPv3 с аутентификацией и шифрованием — уровень безопасности authPriv.

Поддерживаемые протоколы аутентификации:

NoAuth
MD5
SHA (используется по умолчанию)
SHA224
SHA256
SHA384
SHA512

Поддерживаемые протоколы шифрования:

NoPriv
DES
AES (используется по умолчанию)
AES192
AES256
AES192C
AES256C

Получение метрик по SNMP

Дерево OID

OID (Object Identifier) — цифровой идентификатор для получения SNMP-менеджером конкретной метрики.

Базовый OID для всех метрик IVA CS: 1.3.6.1.4.1.54321.100

Все скалярные (основные) метрики (например: версия системы, параметры хоста, статистика звонков) расположены в ветке .1 с OID: 1.3.6.1.4.1.54321.100.1. Для получения значения скалярных метрик достаточно использовать утилиту snmpget.

OID в таблице указаны относительно базового.

Полный OID формируется следующим образом: <Базовый OID><OID метрики>

Пример полного OID для загрузки CPU: 1.3.6.1.4.1.54321.100.1.2.5

Хост — данные собираются с каждого сервера отдельно
Кластер — агрегированные данные по всему кластеру

1.3.6.1.4.1.54321.100                  Базовый OID                        Тип метрики: хост / кластер     Тип данных
│
├── .1                                 Скалярные метрики
│   ├── .1.x                           Версия системы
│   │     ├── .1 (OctetString)         Версия IVA CS                      Хост                            текст
│   │     ├── .2 (OctetString)         Патч                               Хост                            текст
│   │     └── .3 (OctetString)         Дата сборки                        Хост                            текст
│   ├── .2.x                           Параметры хоста
│   │     ├── .1 (OctetString)         Статус хоста                       Хост                            текст
│   │     ├── .2 (OctetString)         Имя хоста                          Хост                            текст
│   │     ├── .3 (OctetString)         IP-адрес                           Хост                            текст
│   │     ├── .4 (Counter64)           Uptime (сек)                       Хост                            числовое целое
│   │     ├── .5 (OpaqueDouble)        Загрузка CPU (%)                   Хост                            числовое с плавающей точкой
│   │     ├── .6 (Counter64)           Используемая память (байт)         Хост                            числовое целое
│   │     └── .7 (Counter64)           Общая память (байт)                Хост                            числовое целое
│   ├── .3.x                           Хранилище
│   │     └── .1 (Counter64)           Размер файлов (байт)               Хост                            числовое целое
│   ├── .4.x                           Статистика звонков
│   │     ├── .1 (Counter64)           Количество всех RTP-пакетов        Кластер                         числовое целое
│   │     └── .2 (Counter64)           Количество потерянных RTP-пакетов  Кластер                         числовое целое
│   ├── .5.x                           Активные звонки
│   │     └── .1 (Counter64)           Текущее количество звонков         Кластер                         числовое целое
│   ├── .6.x                           Сервисы
│   │     ├── .1 (Counter64)           Количество запущенных сервисов     Хост                            числовое целое
│   │     └── .2 (OctetString)         Информация о сервисах              Хост                            JSON
│   └── .7.x                           Шлюзы
│         ├── .1 (Counter64)           Количество шлюзов                  Кластер                         числовое целое
│         └── .2 (OctetString)         Информация о шлюзах                Кластер                         JSON

Получение данных SNMP с помощью snmpget и snmpwalk

Для выполнения запросов необходимо использовать командную строку на хосте, где установлены утилиты snmpget и snmpwalk.

При использовании настроек по умолчанию:

для получения одной метрики:

snmpget -v3 \
  -n public \
  -u ivasw \
  -l authPriv \
  -a SHA256 -A 'ivaswSTrP@SSWRD' \
  -x AES256 -X 'ivaswSTrP@SSWRD' \
  <HOST_IVA_CS>:<PORT> \
  1.3.6.1.4.1.54321.100<OID>

для получения всех метрик:

snmpwalk -v3 \
  -n public \
  -u ivasw \
  -l authPriv \
  -a SHA256 -A 'ivaswSTrP@SSWRD' \
  -x AES256 -X 'ivaswSTrP@SSWRD' \
  <HOST_IVA_CS>:<PORT> \
  1.3.6.1.4.1.54321.100

Параметры команд:

Маркер Значение Описание

Маркер	Значение	Описание
`-v3`		Версия протокола SNMPv3
`-n`	`public`	Контекстный идентификатор запроса
`-u`	`ivasw`	Имя пользователя — из параметра snmp.user_name
`-l`	`authPriv`	Используемый уровень безопасности (аутентификация + шифрование)
`-a`	`SHA256`	Протокол аутентификации — из параметра snmp.authentication_protocol
`-A`	`ivaswSTrP@SSWRD`	Пароль аутентификации — из параметра snmp.authentication_passphrase
`-x`	`AES256`	Протокол шифрования — из параметра snmp.privacy_protocol
`-X`	`ivaswSTrP@SSWRD`	Пароль шифрования — из параметра snmp.privacy_passphrase
`<HOST_IVA_CS>`	`10.0.207.151` (пример)	IP-адрес хоста сервера телефонии IVA CS, на котором выполняется запрос
`<PORT>`	`9012`	Порт, на котором SNMP-сервер обрабатывает запросы — из параметра snmp.address
`<OID>`	`.1.2.5` (пример)	OID метрики из дерева OID

-v3

Версия протокола SNMPv3

-n

public

Контекстный идентификатор запроса

-u

ivasw

Имя пользователя — из параметра snmp.user_name

-l

authPriv

Используемый уровень безопасности (аутентификация + шифрование)

-a

SHA256

Протокол аутентификации — из параметра snmp.authentication_protocol

-A

ivaswSTrP@SSWRD

Пароль аутентификации — из параметра snmp.authentication_passphrase

-x

AES256

Протокол шифрования — из параметра snmp.privacy_protocol

-X

ivaswSTrP@SSWRD

Пароль шифрования — из параметра snmp.privacy_passphrase

<HOST_IVA_CS>

10.0.207.151 (пример)

IP-адрес хоста сервера телефонии IVA CS, на котором выполняется запрос

<PORT>

9012

Порт, на котором SNMP-сервер обрабатывает запросы — из параметра snmp.address

<OID>

.1.2.5 (пример)

OID метрики из дерева OID

Примеры запросов и ответов

При вводе некорректных данных запрос будет отклонен

имя хоста

# Запрос
snmpget -v3 \
  -n public \
  -u ivasw \
  -l authPriv \
  -a SHA256 -A 'ivaswSTrP@SSWRD' \
  -x AES256 -X 'ivaswSTrP@SSWRD' \
  10.0.207.151:9012 \
  1.3.6.1.4.1.54321.100.1.2.2

# Ответ
SNMPv2-SMI::enterprises.54321.100.1.2.2 = STRING: "ivacs0"

загрузка CPU

# Запрос
snmpget -v3 \
  -n public \
  -u ivasw \
  -l authPriv \
  -a SHA256 -A 'ivaswSTrP@SSWRD' \
  -x AES256 -X 'ivaswSTrP@SSWRD' \
  10.0.207.151:9012 \
  1.3.6.1.4.1.54321.100.1.2.5

# Ответ
SNMPv2-SMI::enterprises.54321.100.1.2.5 = Opaque: Float: 12.500000

количество активных звонков

# Запрос
snmpget -v3 \
  -n public \
  -u ivasw \
  -l authPriv \
  -a SHA256 -A 'ivaswSTrP@SSWRD' \
  -x AES256 -X 'ivaswSTrP@SSWRD' \
  10.0.207.151:9012 \
  1.3.6.1.4.1.54321.100.1.5.1

# Ответ
SNMPv2-SMI::enterprises.54321.100.1.5.1 = Counter64: 3

Информация собирается не мгновенно, а периодически — раз в минуту (базовая настройка)

Настройка и использование Zabbix

Более подробно про работу с Zabbix — официальная документация Zabbix

войти в Zabbix и авторизоваться под собственными учетными данными пользователя:
- поле Имя пользователя: ввести логин пользователя
- поле Пароль: ввести пароль пользователя
- нажать кнопку Войти

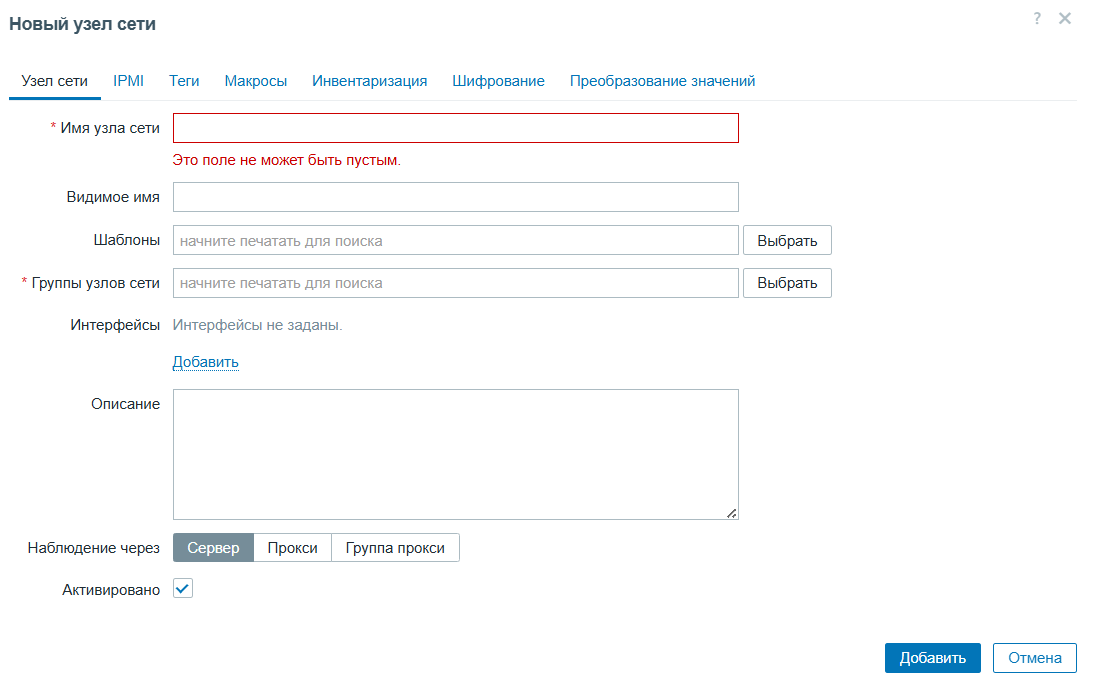

создать новый хост:
Перейти к разделу Мониторинг (Monitoring) → Открыть вкладку Узлы сети (Hosts) → Нажать кнопку Создать узел сети (Create host) → Новый узел сети (New host) → Вкладка Узел сети (Host)

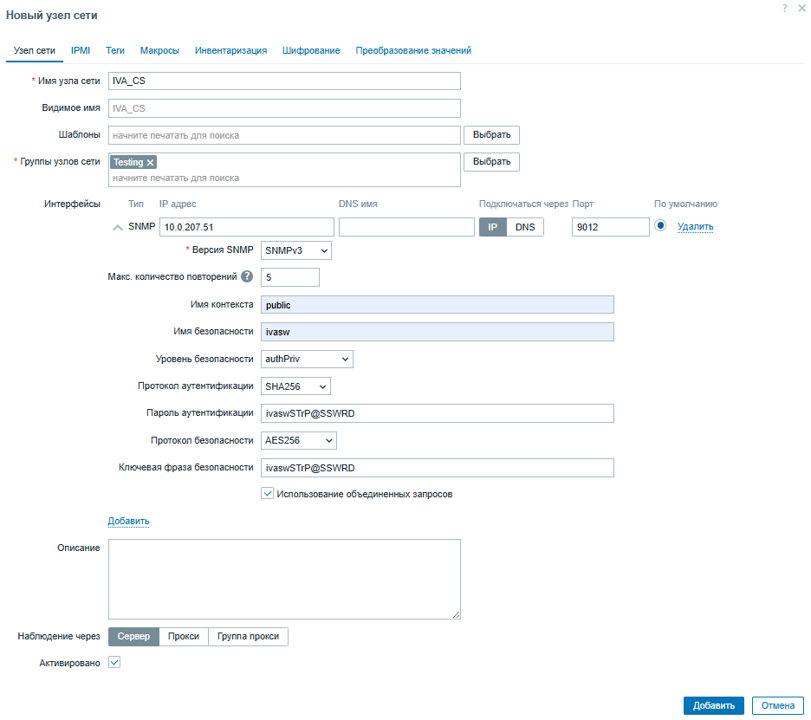

настроить параметры хоста:
- поле Имя узла сети (Host name): ввести уникальное имя хоста, например, iva_cs
- поле Группы узлов сети (Host groups): выбрать группу хостов сети, к которой будет принадлежать добавляемый хост, например, Testing
- секция Интерфейсы: добавить используемый интерфейс — нажать кнопку Добавить → выбрать SNMP:
  - поле IP адрес: ввести IP-адрес хоста — сервера телефонии IVA CS, например, 10.0.207.51
  - поле Подключаться через: выбрать IP — подключение к хосту с использованием IP-адреса
  - поле Порт: ввести порт, на котором SNMP-сервер обрабатывает запросы, например, 9012
  - поле Версия SNMP: выбрать SNMPv3 — версия используемого SNMP
  - поле Максимальное количество повторений (Max repetition count): ввести 5 — количество повторений собственных массовых запросов SNMP (по умолчанию 10)
  - поле Имя контекста (Context name): ввести public
  - поле Имя безопасности (Security name): ввести ivasw
  - поле Уровень безопасности (Security level): выбрать authPriv
  - поле Протокол аутентификации (Authentication protocol): выбрать SHA256
  - поле Пароль аутентификации (Authentication passphrase): ввести ivaswSTrP@SSWRD
  - поле Протокол безопасности (Privacy protocol): выбрать AES256
  - поле Ключевая фраза безопасности (Privacy passphrase): ввести ivaswSTrP@SSWRD
  - поле Использование объединенных запросов (Use combined requests): установить флаговую кнопку
- поле Наблюдение через (Monitored by): выбрать Сервер
- поле Активировано (Enabled): установить флаговую кнопку
- нажать кнопку Добавить (Add)

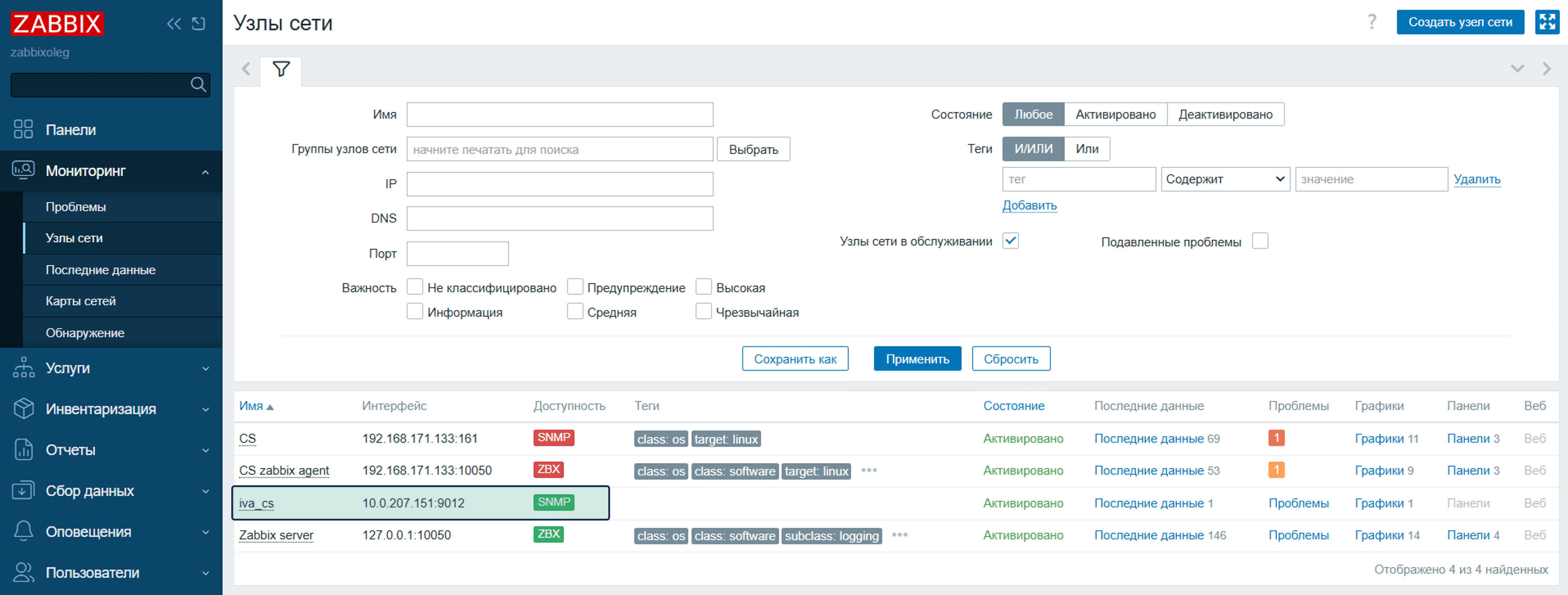

проверить доступность:
Перейти к разделу Мониторинг (Monitoring) → Открыть вкладку Узлы сети (Hosts) → Название добавленного хоста: столбец Доступность / Availability → SNMP: зеленый (мониторинг хоста доступен) / красный (мониторинг хоста не доступен)

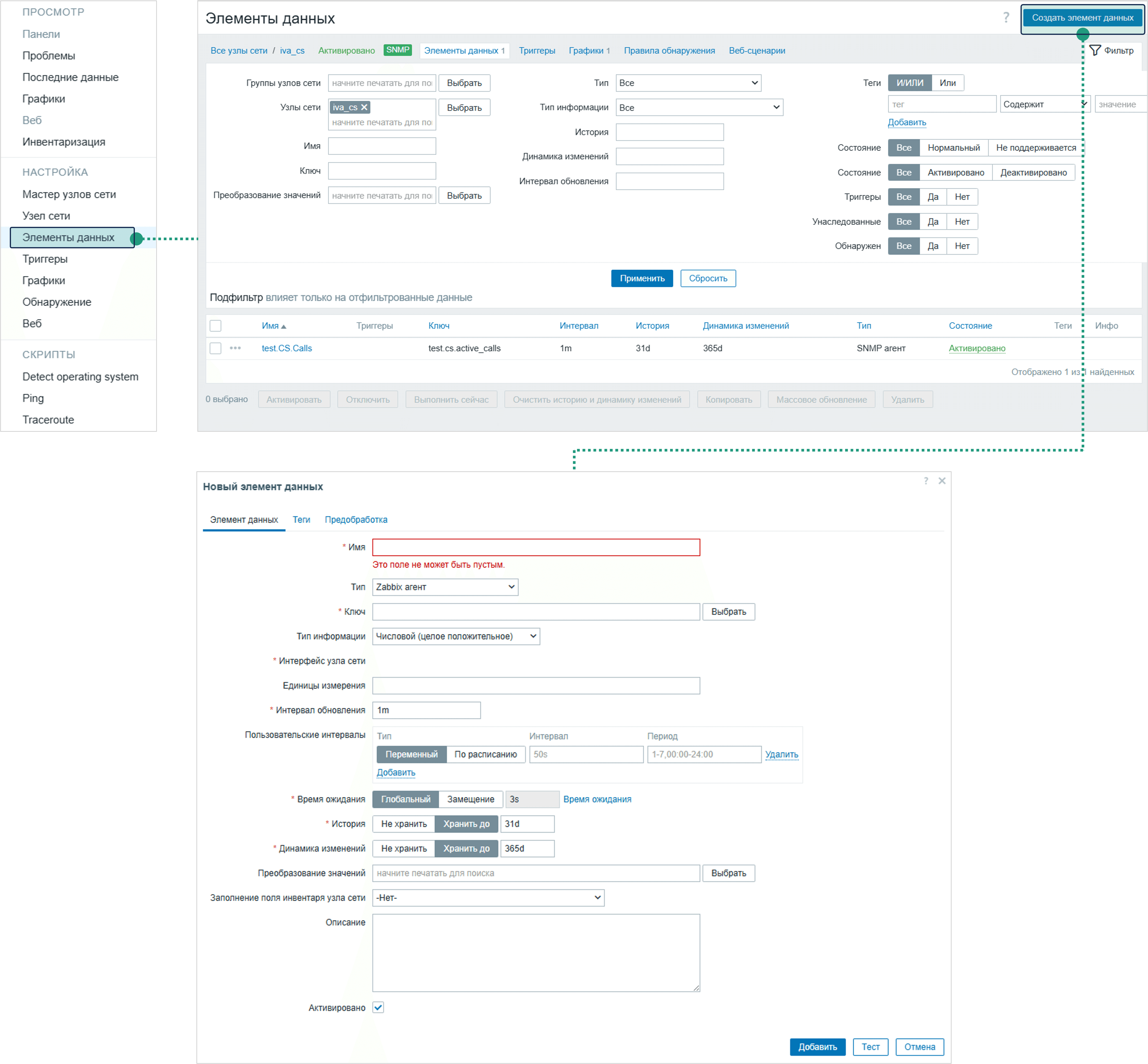

добавить элемент данных:
Перейти к разделу Мониторинг (Monitoring) → Открыть вкладку Узлы сети (Hosts) → Нажать на название добавленного хоста → Нажать Элементы данных (Items) → Элементы данных (Items)→ Нажать кнопку Создать элемент данных (Create item) → Новый элемент данных (New item) → Вкладка Элемент данных (Item)

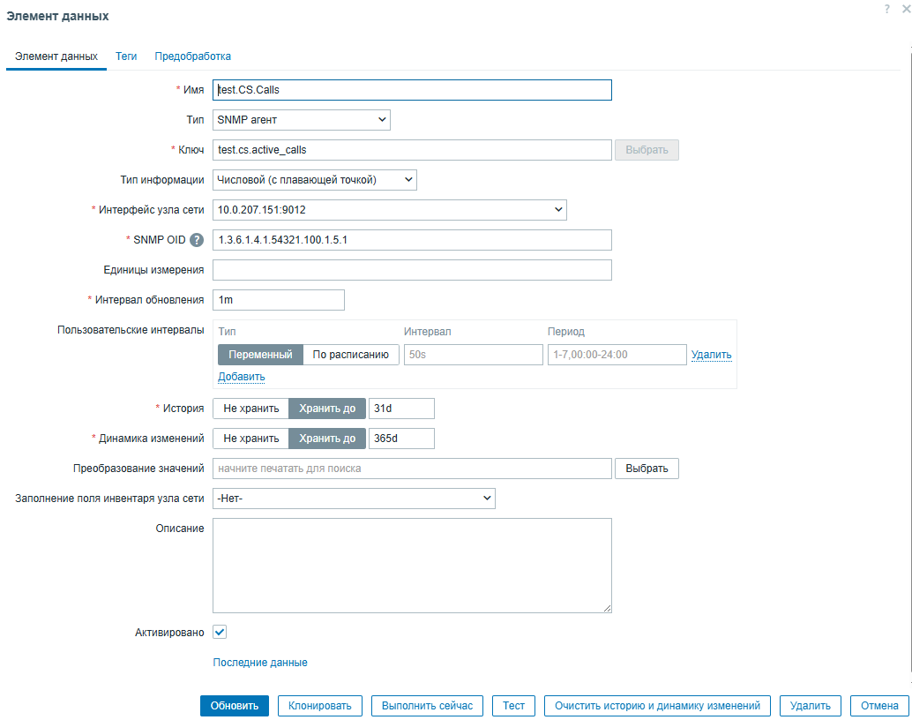

настроить параметра элемента данных:
- поле Имя (Name): ввести название элемента данных, например test.CS.Calls
- поле Тип (Type): выбрать тип элемента данных — SNMP агент (SNMP agent)
- поле Ключ (Key): ввести ключ элемента данных, например test.cs.active_calls
- поле Тип информации (Type of information): выбрать тип данных, например, Числовой (с плавающей точкой) (Numeric (float)) (выбор типа зависит от типа данных выбранной метрики из дерева OID — колонка Тип)
- поле Интерфейс узла сети (Host interface): выбрать интерфейс хоста — в формате <HOST_IVA_CS>:<PORT>
- поле SNMP OID: ввести OID, например 1.3.6.1.4.1.54321.100.1.5.1
- поле Интервал обновления (Update interval): ввести 1m
- секция Пользовательские интервалы (Custom intervals):
  - поле Тип (Type): выбрать Переменный (Flexible)
- поле История (History): выбрать Хранить до (Store up to) и указать 1d
- поле Динамика изменений (Trends): выбрать Хранить до (Store up to) и указать 365d
- поле Активировано (Enabled): установить флаговую кнопку
- нажать кнопку Добавить (Add)

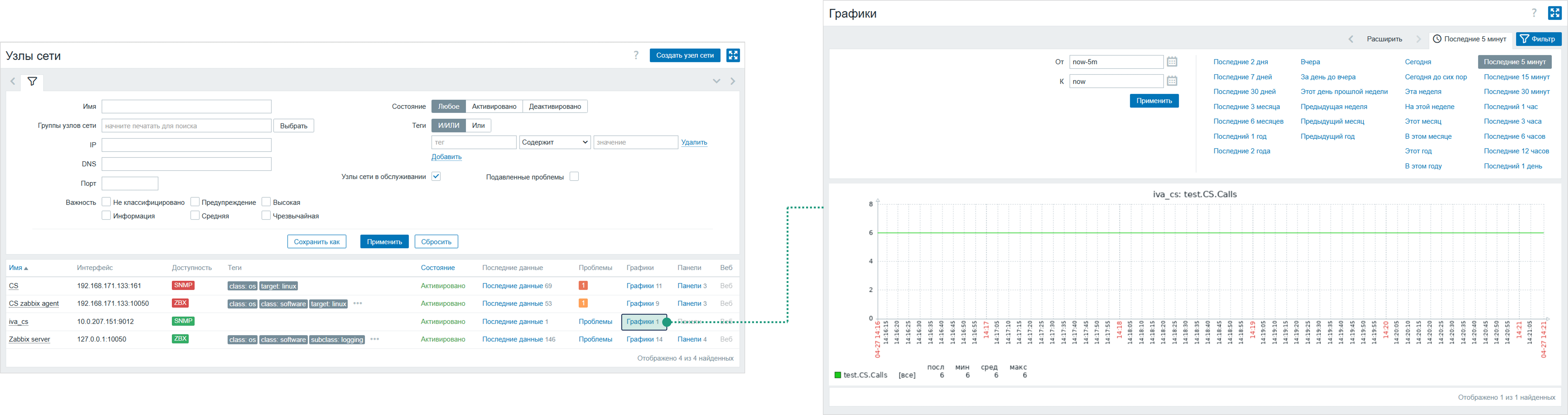

Для визуализации элементов данных (построения графиков) необходимо:
Перейти к разделу Мониторинг (Monitoring) → Открыть вкладку Узлы сети (Hosts) → В строке добавленного хоста нажать Графики → Настроить параметры отображения (выбрать нужные метрики и период отображения)

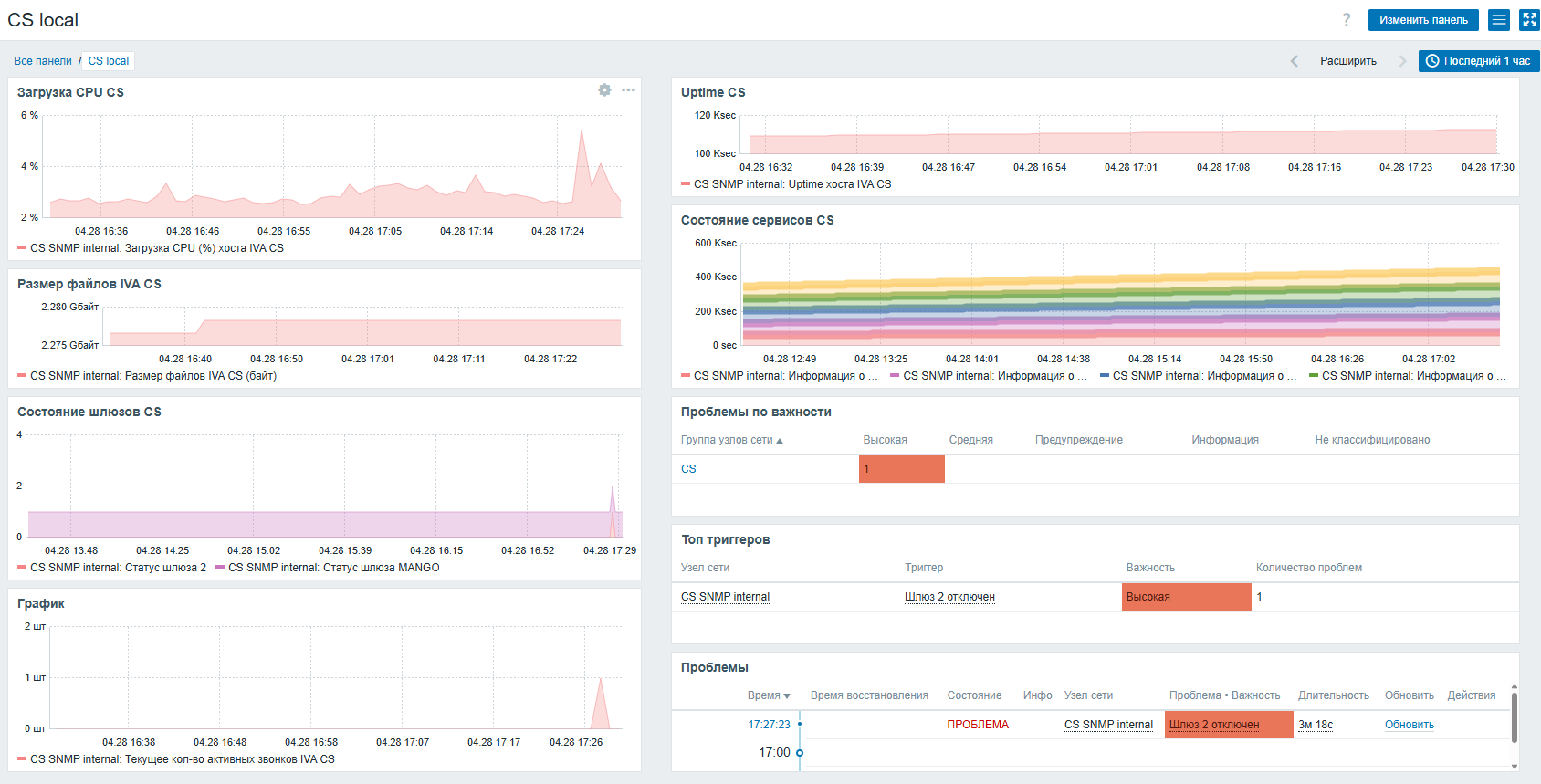

Пример возможной визуализации:

Настройка SNMP Trap

SNMP Trap используется для отправки из IVA CS в систему мониторинга уведомлений о возникающих инцидентах. В примере ниже получателем уведомлений является Zabbix.

Отправка trap происходит только при создании нового инцидента. Если активный инцидент с таким ключом уже существует, повторное событие обновляет его счетчик, но новый trap не отправляется

Настройка IVA CS

Чтобы настроить отправку уведомлений по SNMP Trap, необходимо:

перейти в раздел Настройки → вкладка Системные настройки → в строке Поиск ввести swl_monitor

указать параметры SNMP Trap для сервиса swl_monitor:

Ключ настройки Тип Пример значения Описание

Ключ настройки	Тип	Пример значения	Описание
snmp.trap_target	Текст	`10.0.206.83`	IP-адрес или DNS-имя получателя SNMP Trap
snmp.trap_port	Int 64	`162`	UDP-порт получателя SNMP Trap
snmp.trap_version	Текст	`v3`	Версия протокола отправки уведомлений
snmp.trap_username	Текст	`ivasw`	Имя пользователя SNMPv3 Trap
snmp.trap_engine_id	Текст	`8000000001020304`	Уникальный идентификатор Engine ID отправителя SNMPv3 в формате hex
snmp.trap_auth_protocol	Текст	`MD5`	Протокол аутентификации SNMPv3 Trap
snmp.trap_auth_pass	Текст	`ivaswSTrP@SSWRD`	Пароль аутентификации SNMPv3 Trap
snmp.trap_priv_protocol	Текст	`AES`	Протокол шифрования SNMPv3 Trap
snmp.trap_priv_pass	Текст	`ivaswSTrP@SSWRD`	Пароль шифрования SNMPv3 Trap
snmp.trap_enable	Bool	`true`	Включить отправку уведомлений по SNMP Trap

snmp.trap_target

Текст

10.0.206.83

IP-адрес или DNS-имя получателя SNMP Trap

snmp.trap_port

Int 64

162

UDP-порт получателя SNMP Trap

snmp.trap_version

Текст

v3

Версия протокола отправки уведомлений

snmp.trap_username

Текст

ivasw

Имя пользователя SNMPv3 Trap

snmp.trap_engine_id

Текст

8000000001020304

Уникальный идентификатор Engine ID отправителя SNMPv3 в формате hex

snmp.trap_auth_protocol

Текст

MD5

Протокол аутентификации SNMPv3 Trap

snmp.trap_auth_pass

Текст

ivaswSTrP@SSWRD

Пароль аутентификации SNMPv3 Trap

snmp.trap_priv_protocol

Текст

AES

Протокол шифрования SNMPv3 Trap

snmp.trap_priv_pass

Текст

ivaswSTrP@SSWRD

Пароль шифрования SNMPv3 Trap

snmp.trap_enable

Bool

true

Включить отправку уведомлений по SNMP Trap

Значения в таблице приведены для примера. Параметры аутентификации и шифрования в IVA CS и на стороне получателя должны совпадать

перезапустить сервис swl_monitor на хостах кластера, на которых должны применяться актуальные настройки SNMP Trap

SNMP Trap отправляется только при создании нового инцидента. Увеличение счетчика уже существующего активного или подтвержденного инцидента не приводит к повторной отправке уведомления.
Перед повторной проверкой необходимо перевести ранее созданный инцидент в статус Решенный

Настройка и проверка Zabbix

На стороне Zabbix должен быть установлен и настроен zabbix-snmptrap-worker. В его настройках необходимо указать значения, соответствующие параметрам IVA CS:

engine_id: snmp.trap_engine_id
пароль аутентификации: snmp.trap_auth_pass
пароль шифрования: snmp.trap_priv_pass

Чтобы проверить получение уведомлений по SNMP Trap, необходимо:

привязать к настроенному узлу сети шаблон Generic by SNMP
перейти в раздел Сбор данных (Data collection) → Узлы сети (Hosts) → нажать на имя настроенного узла → Элементы данных (Items)

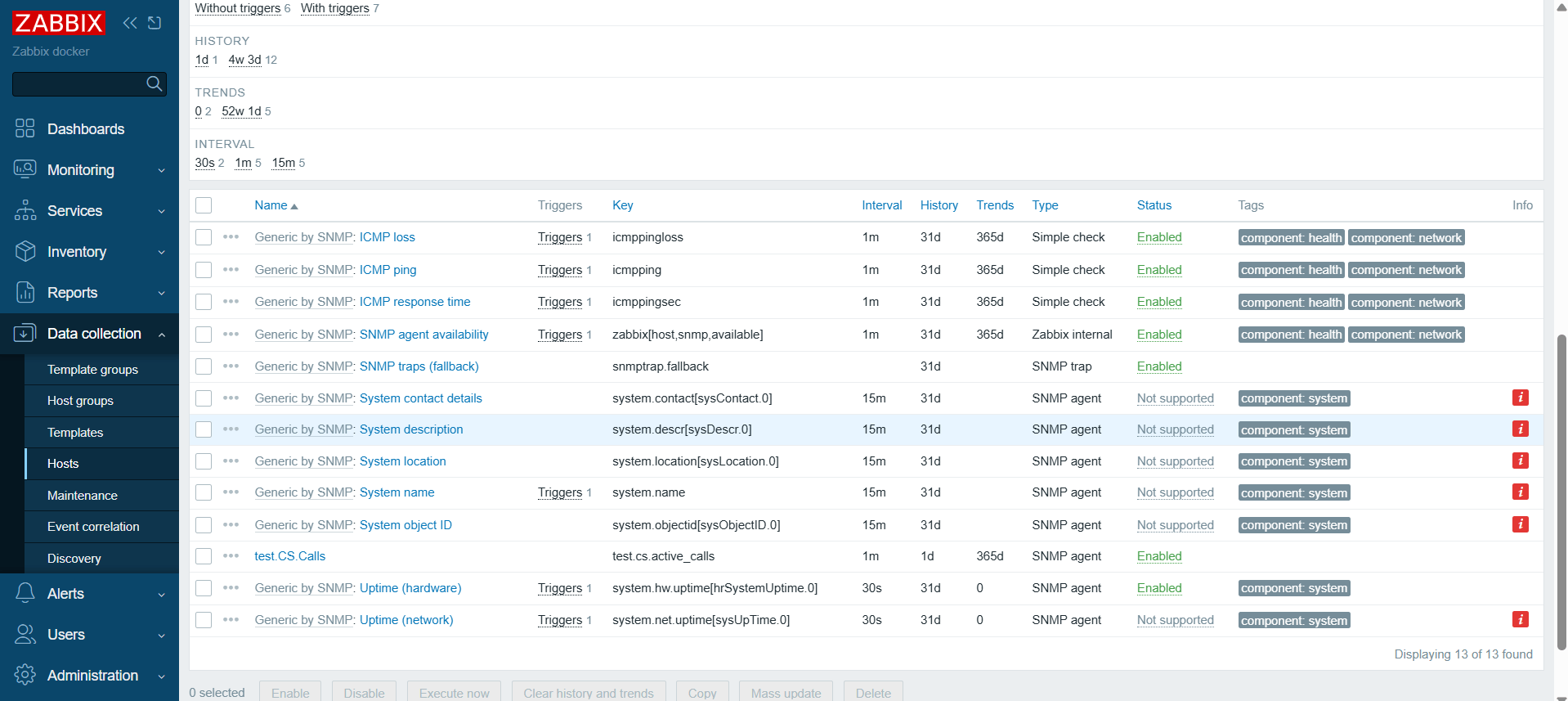

найти элемент данных Generic by SNMP: SNMP traps (fallback)

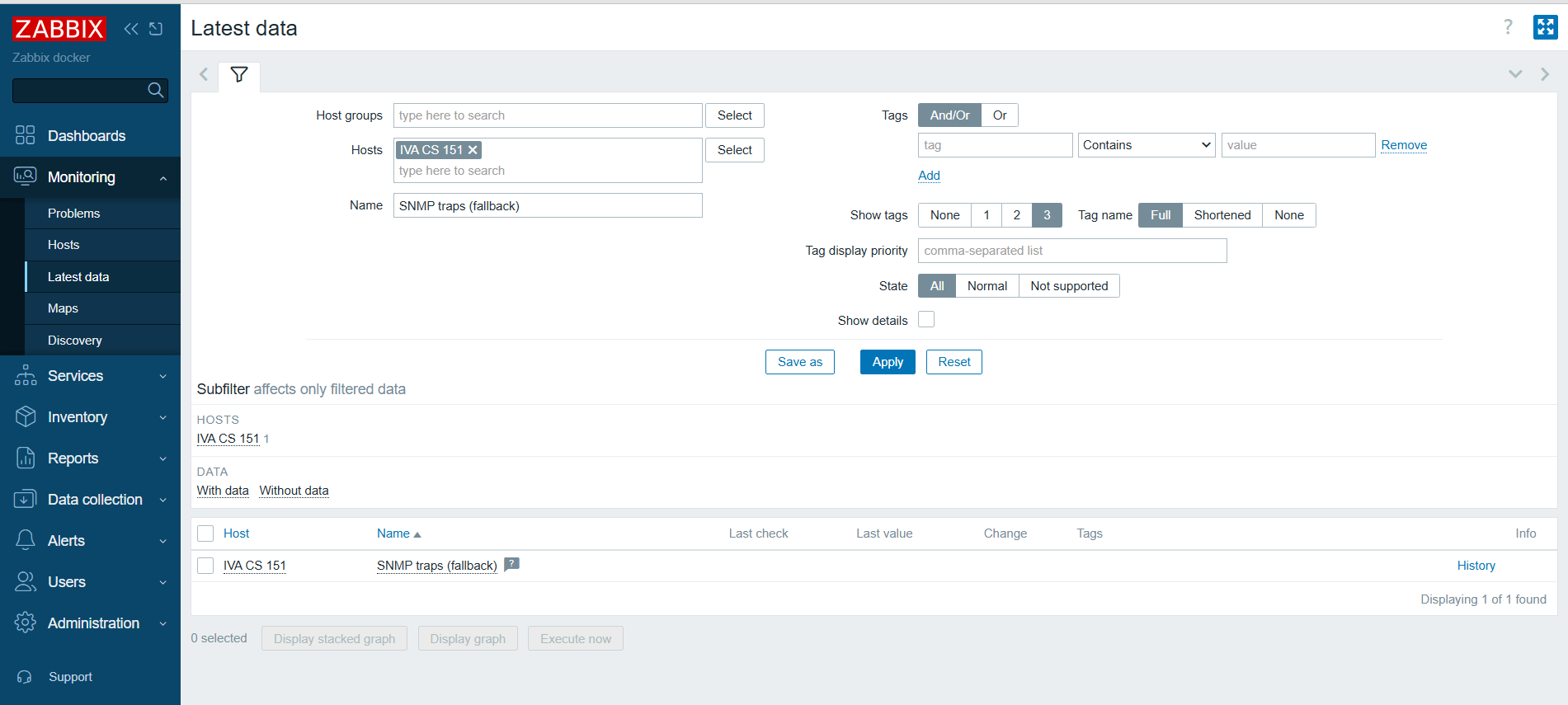

открыть меню ⋯ слева от элемента данных → выбрать Последние данные (Latest data)
в таблице последних данных в столбце Информация (Info) нажать История (History)

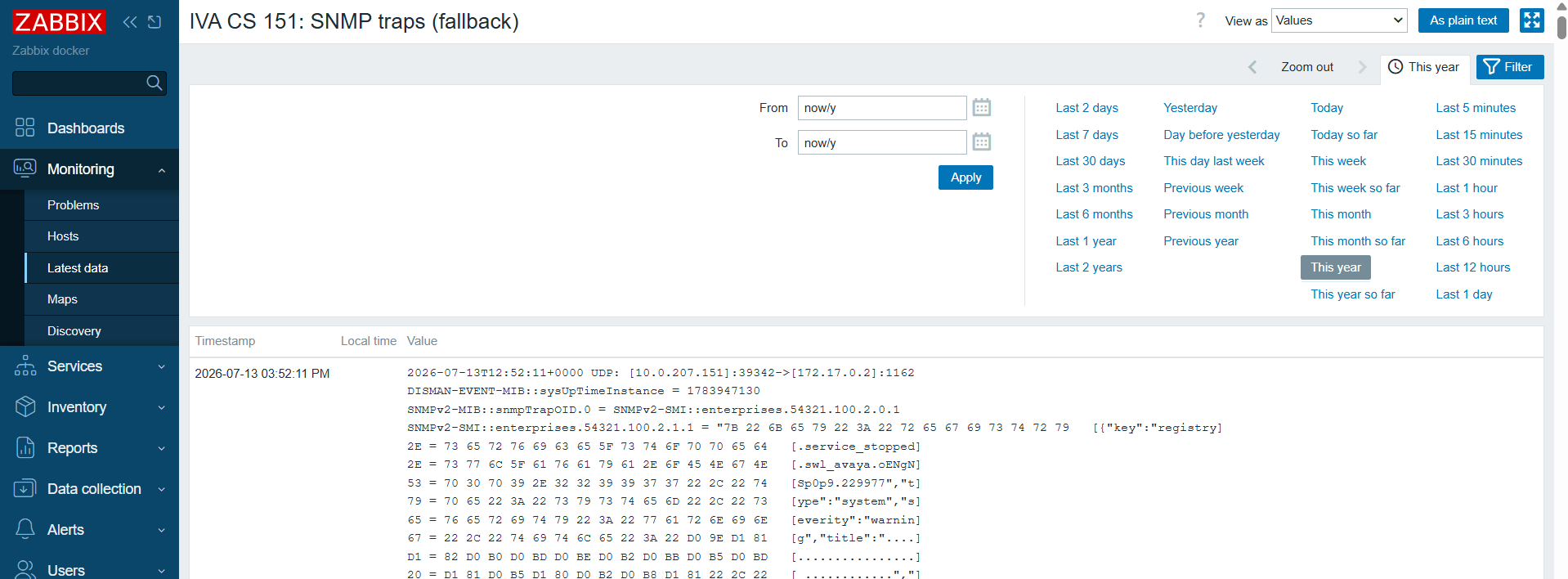

В истории отображаются уведомления, переданные из IVA CS в Zabbix по SNMP Trap.

Перечень событий и состав уведомлений

Ниже описаны уведомления об остановке сервиса, ошибке синхронизации с IVA ID и приближении к лицензионному лимиту абонентов. Перечень не охватывает все инциденты IVA CS.

События и передаваемые сведения
Событие	Ключ и классификация	Передаваемые сведения
Остановка сервиса	Префикс `key`: `registry.service_stopped` `type`: `system` `severity`: `warning` `source`: `swl_registry`	В `message` указаны имя сервиса (`service`), идентификатор экземпляра (`instance_id`) и идентификатор процесса (`pid`). Эти значения также входят в ключ инцидента. Имя хоста передается в `hostname`
Ошибка синхронизации с IVA ID	Префикс `key`: `ivaid.sync` `type`: `user` `severity`: `error` `source`: `swl_ldap`	Ключ содержит идентификатор источника авторизации. В `message` передается описание ошибки, в `hostname` — имя хоста
Приближение к лицензионному лимиту абонентов	`key`: `backend.license_limit.subscribers.is_low` `type`: `system` `severity`: `warning` `source`: `swl_backend`	При добавлении абонента проверяется остаток лицензионного лимита. Инцидент создается, если остается менее 2 % от разрешенного количества абонентов. В `message` передаются используемое и разрешенное количества абонентов, в `hostname` — имя хоста

В уведомлениях об остановке сервиса и ошибке синхронизации с IVA ID используется один OID уведомления: 1.3.6.1.4.1.54321.100.2.0.1. Он передается как значение snmpTrapOID.0. Событие определяется по данным инцидента, прежде всего по полю key.

Параметры уведомления
OID параметра	Содержимое
`1.3.6.1.4.1.54321.100.2.1.1`	Данные инцидента в формате JSON
`1.3.6.1.4.1.54321.100.2.1.2`	Уровень важности инцидента в виде строки. В приведенных событиях используются значения `warning` и `error`

Поля JSON инцидента
Поле	Описание
`key`	Ключ инцидента. Содержит обозначение события и данные, по которым различаются инциденты этого события
`type`	Тип инцидента. В приведенных событиях используются значения `system` и `user`
`severity`	Уровень важности инцидента. В приведенных событиях используются значения `warning` и `error`
`title`	Краткий заголовок инцидента, например `Остановлен сервис`
`message`	Подробное описание события. В зависимости от события содержит параметры сервиса, причину ошибки или сведения об использовании лимита
`hostname`	Имя хоста, с которым связан инцидент. Поле отсутствует, если имя хоста не задано
`source`	Имя сервиса — источника инцидента

Значения перечисленных полей передаются строками. В выводе snmptrapd JSON с кириллицей может отображаться как Hex-STRING — последовательность шестнадцатеричных значений байтов. Для чтения JSON необходимо декодировать эти байты как текст в кодировке UTF-8.

Пример расшифрованных данных инцидента об остановке сервиса

{
  "key": "registry.service_stopped.swl_report.LfconLrFN2.8776",
  "type": "system",
  "severity": "warning",
  "title": "Остановлен сервис",
  "message": "service stopped: service=swl_report, instance_id=LfconLrFN2, pid=8776",
  "hostname": "admin_cs",
  "source": "swl_registry"
}

В этом примере остановлен экземпляр сервиса swl_report на хосте admin_cs. Идентификатор экземпляра — LfconLrFN2, идентификатор процесса — 8776. Уровень важности warning также передается отдельным параметром 1.3.6.1.4.1.54321.100.2.1.2.
