Шлюзы
Сервер телефонии IVA CS должен обеспечивать:
-
поддержку регистрации SIP
-
поддержку SIP-транков
Для настройки SIP-транка необходимо добавить шлюз и настроить маршрут на данный шлюз
В разделе Шлюзы приведена информация о шлюзах домена — списке VoIP-оборудования (внешние IP-АТС, голосовые шлюзы), с которым может связываться сервер телефонии IVA CS.
| Стороннее VoIP-оборудование должно работать по протоколам, реализованным в IVA CS |
Для возможности совершения вызовов стороннее VoIP-оборудование должно быть добавлено в систему либо в качестве терминала абонента, либо в виде шлюза и находиться в активном состоянии (не должно быть заблокировано).
Для отправки вызовов на внешнюю IP-АТС / голосовой шлюз необходимо:
-
добавить и зарегистрировать шлюз
-
настроить маршрут на шлюз
Настройка шлюза
Добавление шлюза
Для добавления шлюза необходимо:
-
раздел Шлюзы → нажать кнопку

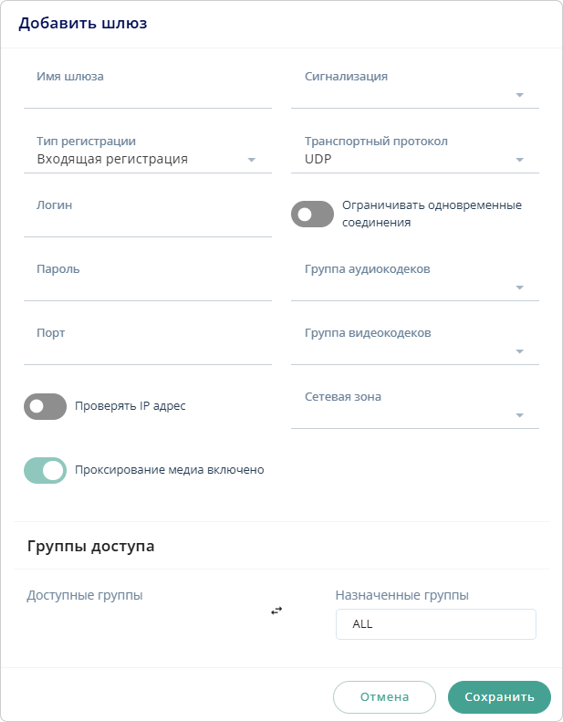

→ окно Добавить шлюз
-
указать параметры шлюза:
-
поле Имя шлюза: ввести наименование шлюза
-
поле Тип регистрации: выбрать тип регистрации (без регистрации, входящая, исходящая)
Типы регистраций шлюза-
Входящая регистрация: вариант регистрации, при котором ожидается регистрация от терминалов абонента (шлюзов), а также проверяется логин и пароль
-
Исходящая регистрация: для регистрации на удалённом VoIP-оборудовании необходимо отправлять в адрес этого оборудования запрос на регистрацию
-
Без регистрации: по поступающим IP-адресам определяются запросы на регистрацию от терминалов абонента (шлюзов)
-
-
поле Сигнализация: выбрать тип сигнализации
-
поле Транспортный протокол: выбрать транспортный протокол (при необходимости)
Для выбора доступны транспортные протоколы TCP и UDP -
переключатель Ограничивать одновременные соединения: установить количество одновременных соединений (при необходимости)
По умолчанию количество одновременных соединений неограниченно: переключатель Ограничивать одновременные соединения находится в неактивном положении
Для установления ограничения необходимо перевести переключатель Ограничивать одновременные соединения в активное положение
и в поле Одновременные соединения указать количество одновременных соединений -
поля Группа аудиокодеков / Группа видеокодеков: выбрать группы аудио- и / или видеокодеков
-
поле Сетевые зоны: выбрать сетевую зону
Сетевая зона выбирается при регистрации шлюза с исходящей регистрацией -
переключатель Проксирование медиа включено: настроить проксирование медиатрафика (по умолчанию проксирование включено через сервер телефонии IVA CS)
-
секция Группы доступа: назначить группу доступа
По умолчанию шлюзам назначается группа доступа ALL
-
-
в зависимости от выбранного типа регистрации необходимо указать следующие данные:

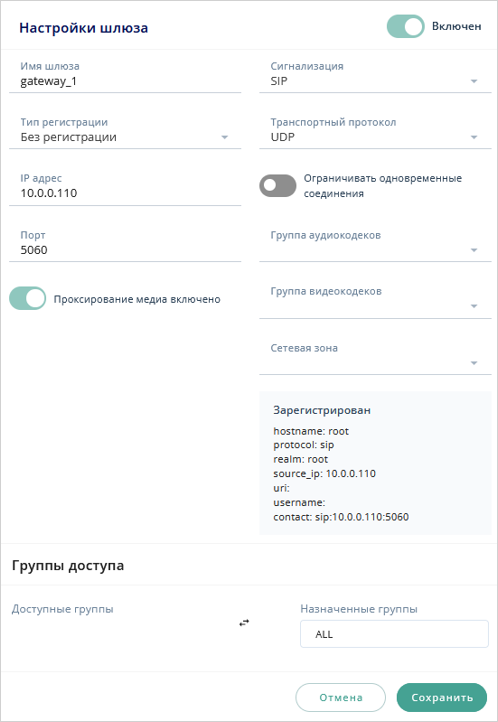

Без регистрации
-
поле IP адрес: указать IP-адрес подключаемого VoIP-оборудования
Если для шлюза необходимо задать несколько IP-адресов, то необходимо использовать разделитель ;.
Пример: <IP-адрес_1>;<IP-адрес_2>;<IP-адрес_3>.
При исходящем звонке используется первый из указанных IP-адресов -
поле Порт: указать порт подключения (по умолчанию 5060)

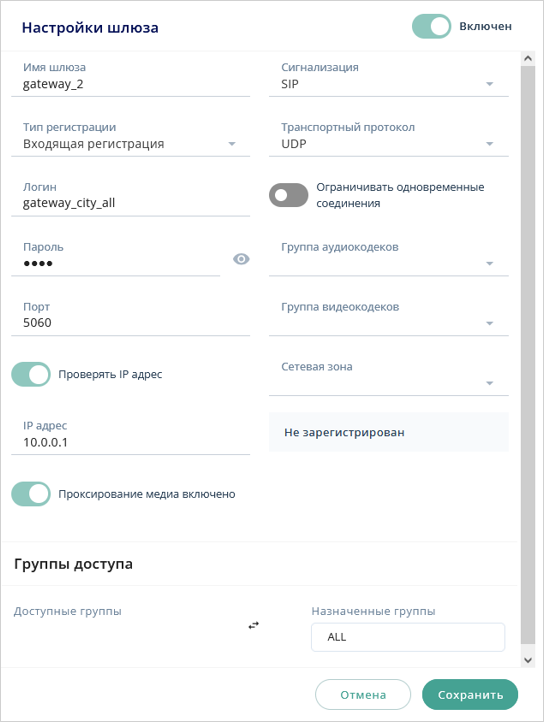

Входящая регистрация
-
поле Логин: указать логин (должен совпадать с логином регистрируемого удалённого шлюза, но только в том случае, если эти данные существуют)
-
поле Пароль: указать пароль (должен совпадать с паролем регистрируемого удалённого шлюза, но только в том случае, если эти данные существуют)
-
поле Порт: указать порт подключения (по умолчанию 5060)
-
если требуется проверять IP-адрес с которого регистрируется шлюз, то данный IP-адрес необходимо прописывать в поле Проверять IP адрес

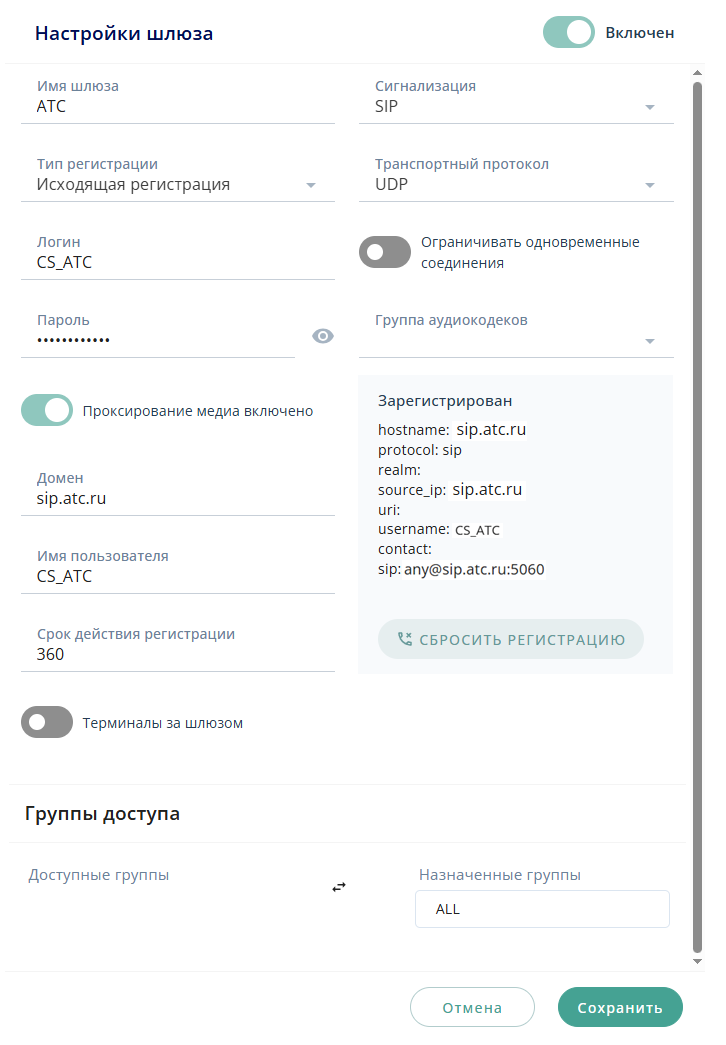

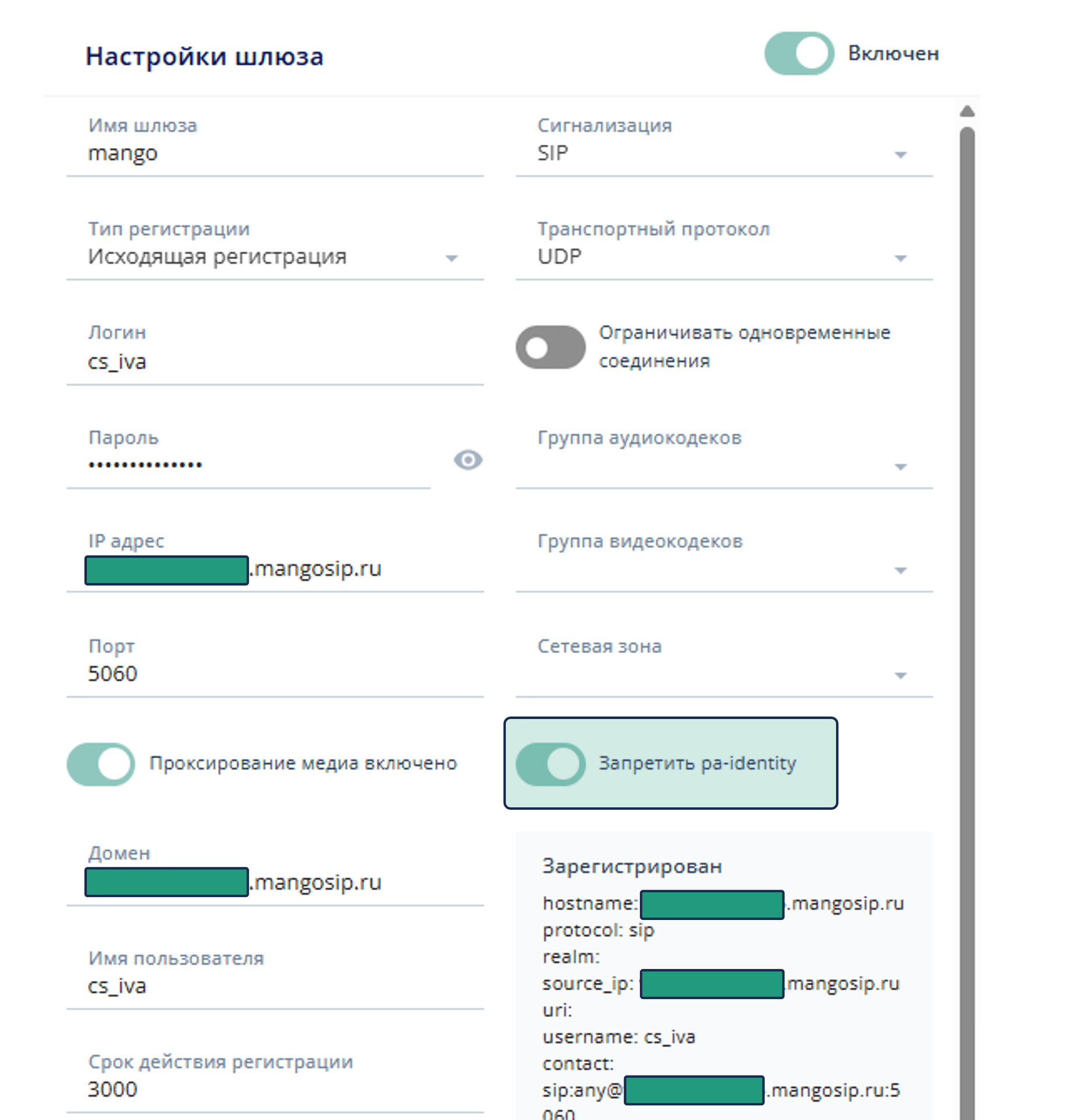

Исходящая регистрация
-
поле Логин: указать логин (должен совпадать с логином регистрируемого удалённого шлюза, но только в том случае, если эти данные существуют)
-
поле Пароль: указать пароль (должен совпадать с паролем регистрируемого удалённого шлюза, но только в том случае, если эти данные существуют)
-
поле Порт: указать порт подключения (по умолчанию 5060)
-
поле IP адрес: указать IP-адрес подключаемого VoIP-оборудования
-
поле Домен: указать подключаемый домен
-
поле Имя пользователя: ввести имя пользователя
-
поле Срок действия регистрации: указать срок действия регистрации
По мере приближения истечения срока действия регистрации исходящая регистрация должна автоматически продлеваться путем повторной отправки
-
-
нажать кнопку

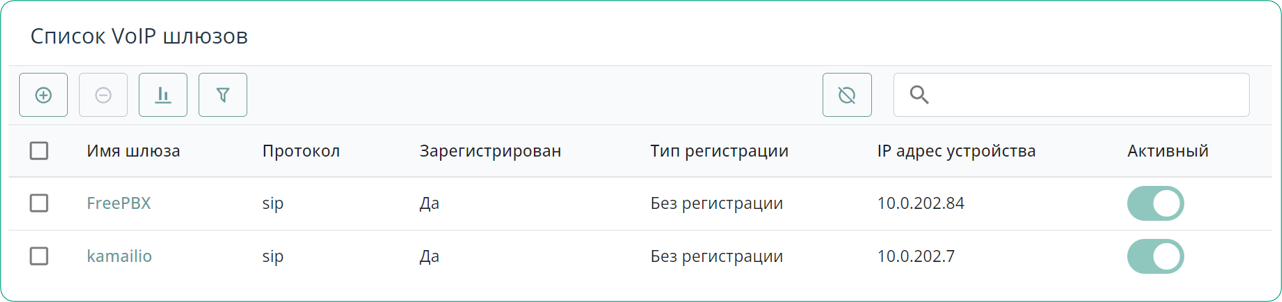

Новый шлюз будет добавлен в список VoIP шлюзов.
Блокировка шлюза
Существуют следующие способы блокировки шлюза:
-
раздел Шлюзы → выбрать зарегистрированный шлюз нажав на имя шлюза (в строке выбранного шлюза переключатель Активный находится в положении
) → окно Настройки шлюза → перевести в строке выбранного шлюза переключатель Активный в неактивное положение -
раздел Шлюзы → перевести в строке выбранного шлюза переключатель Активный
в неактивное положение

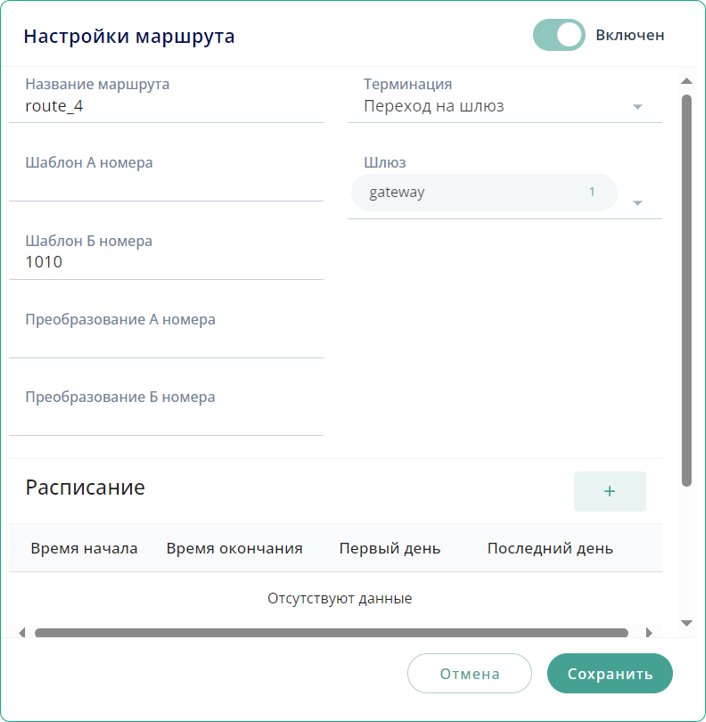

Создание маршрута на шлюз
Для создания маршрута на шлюз необходимо:
-
указать параметры маршрута:
-
поле Терминация: выбрать Переход на шлюз
-
поле Шлюз: выбрать шлюз
Допускается выбирать несколько шлюзов.
Вызов осуществляется на все активные шлюзы в порядке очерёдности. Если в течение установленного промежутка времени первый шлюз в очереди не отвечает, то вызов идёт на следующий активный шлюз, указанный в очереди
-
-
нажать кнопку
Новый маршрут будет добавлен в раздел Маршрутизация.
Подключение внешней IP-АТС
Для подключения внешней IP-АТС к IVA CS необходимо:
-
добавить внешнюю IP-АТС
-
настроить маршрут на внешнюю IP-АТС
Добавление внешней IP-АТС
Для добавления внешней IP-АТС необходимо добавить и зарегистрировать внешнюю IP-АТС как шлюз:
-
поле IP адрес: указать IP-адрес внешней АТС
-
поле Порт: указать порт подключения
Внешняя IP-АТС будет добавлена в систему в качестве шлюза.
|
Для возможности подключения к внешней IP-АТС, переключатель Активный должен находиться в положении в строке, соответствующей данной IP-АТС
|

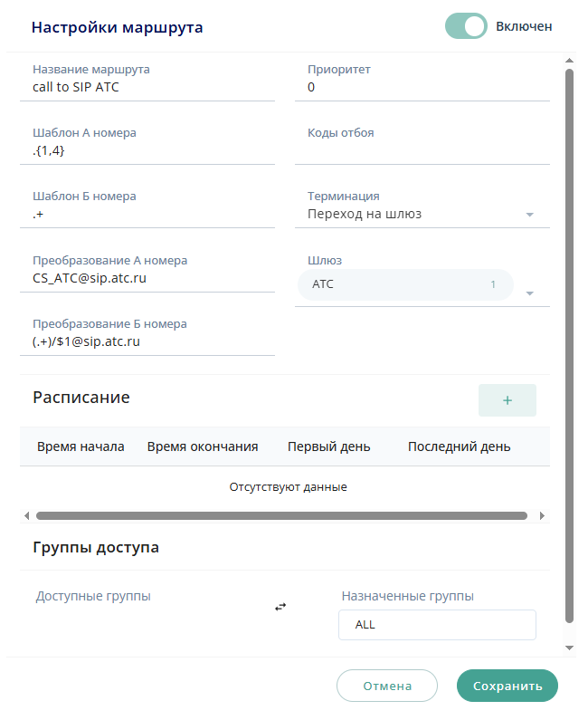

Настройка маршрута на внешнюю IP-АТС
Для настройки маршрута на внешнюю IP-АТС необходимо:
-
указать параметры маршрута:
-
поле Шаблон Б номера: указать выражение для всех внутренних российских номеров:
^((\\+7|7|8)+([0-9]){10})$ -
поле Терминация: выбрать Переход на шлюз
-
поле Шлюз: выбрать добавленную внешнюю IP-АТС
-
-
нажать кнопку
