Настройка сервера проксирования

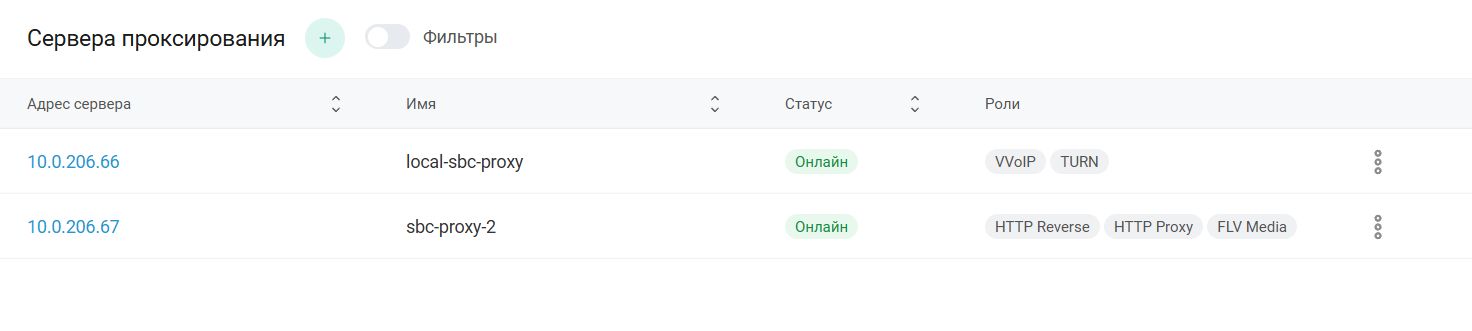

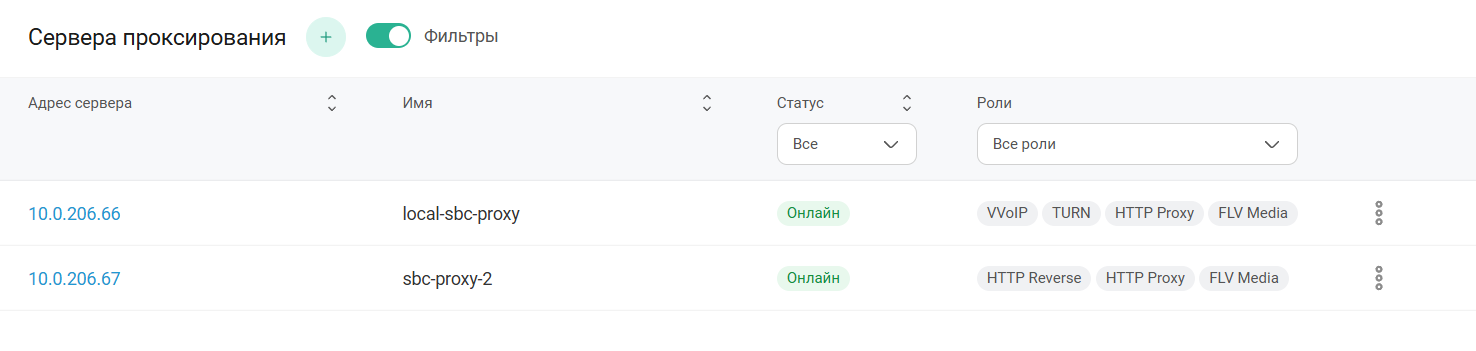

Раздел Сервера проксирования отображает все добавленные сервера проксирования, содержит информацию с адресом и именем добавленных серверов, отображает статус и добавленные роли (VVoIP, HTTP Reverse, TURN, HTTP Proxy и FLV Media) серверов, а также позволяет:
-
отслеживать информацию о статусе добавленных серверов Онлайн / Оффлайн
-
выполнять действия над серверами (перезагрузить, скачать dump, удалить)
Конфигурация сервера проксирования автоматически обновляется после изменения любых его настроек.
Добавление сервера проксирования
Чтобы добавить сервер проксирования, необходимо:
-
перейти в раздел Сервера проксирования и нажать кнопку
-
в окне Добавление сервера:
-
Адрес сервера: ввести IP-адрес сервера проксирования SBC (например 10.0.202.201)
-
Имя сервера: ввести имя (рекомендуется вводить имя, которое кратко описывает назначение сервера проксирования (например Proxy for 51 Server)
-
-
нажать кнопку Добавить
| Для добавления новых серверов проксирования необходимо в консоли сервера проксирования добавить IP-адрес сервера управления и конфигурации (см. руководство по установке Install Guide IVA SBC) |

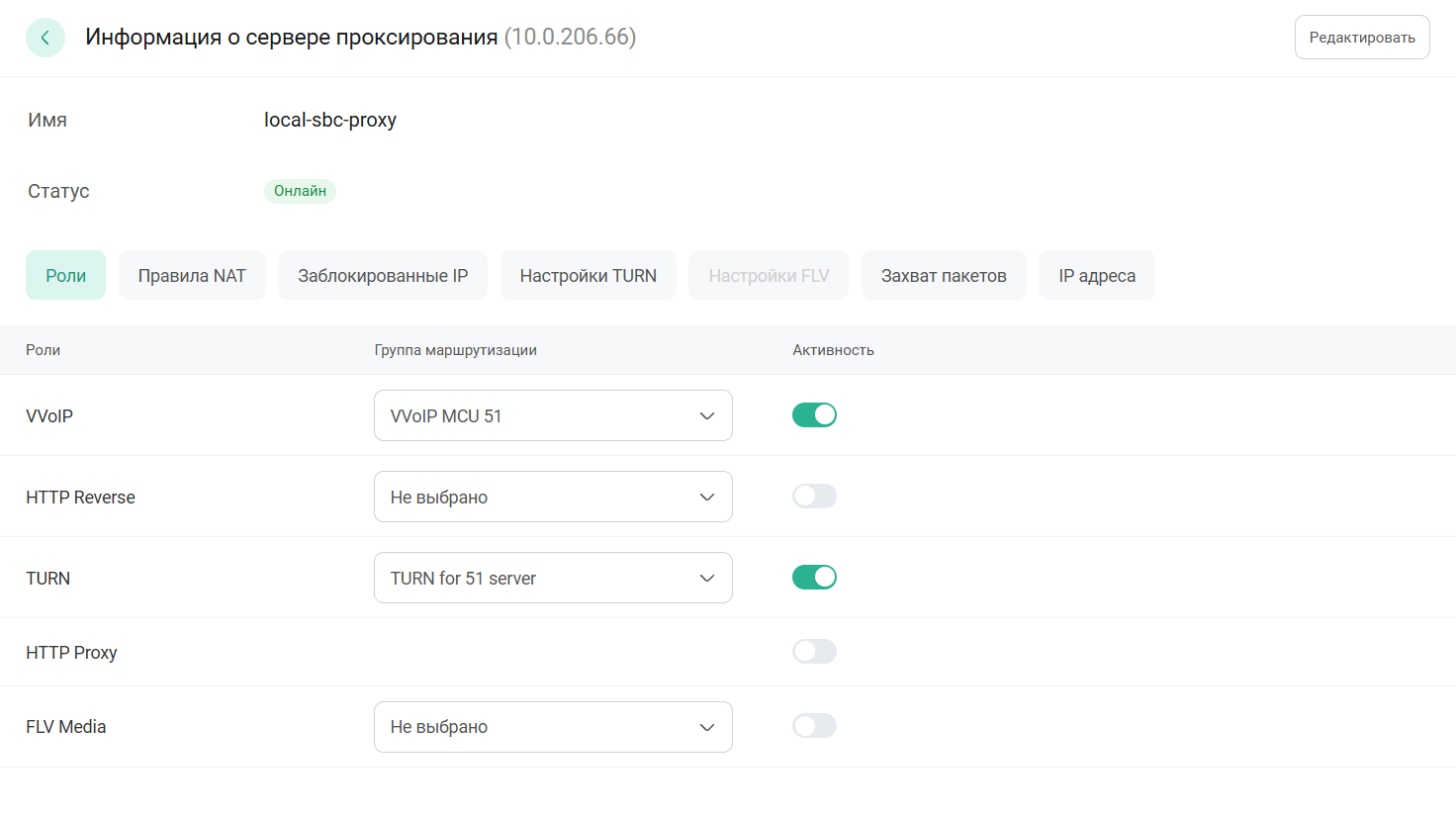

Добавление ролей проксирования
Сервер проксирования IVA SBC может выполнять несколько ролей проксирования:
-
VVoIP
-
HTTP Reverse
-
TURN
-
HTTP Proxy
-
FLV Media
Чтобы Сервер проксирования выполнял определенные роли проксирования, необходимо:
-
перейти в раздел Сервера проксирования
-
нажать ссылку <IP-адрес сервера проксирования> (например 10.0.206.71)
-
на странице Информация о сервере проксирования перейти на вкладку Роли и настроить роли:
-
для роли VVoIP: выбрать группу маршрутизации VVoIP и нажать переключатель Активность
-
для роли HTTP Reverse: выбрать группу маршрутизации HTTP Reverse и нажать переключатель Активность
-
для роли TURN: выбрать группу маршрутизации TURN и нажать переключатель Активность
-
для роли HTTP Proxy: нажать переключатель Активность
-
для роли FLV Media: выбрать группу маршрутизации FLV Media и нажать переключатель Активность
-
Правила NAT
В случае, если сервер проксирования IVA SBC находится за Static NAT или имеет несколько IP-адресов, то чтобы сервер проксирования IVA SBC мог правильно отдавать свой IP-адрес, необходимо настроить список NAT-адресов.
| Правила NAT используются в сервисах для VVoIP-проксирования. Для TURN- и HTTP-проксирования настройка правил NAT не требуется |

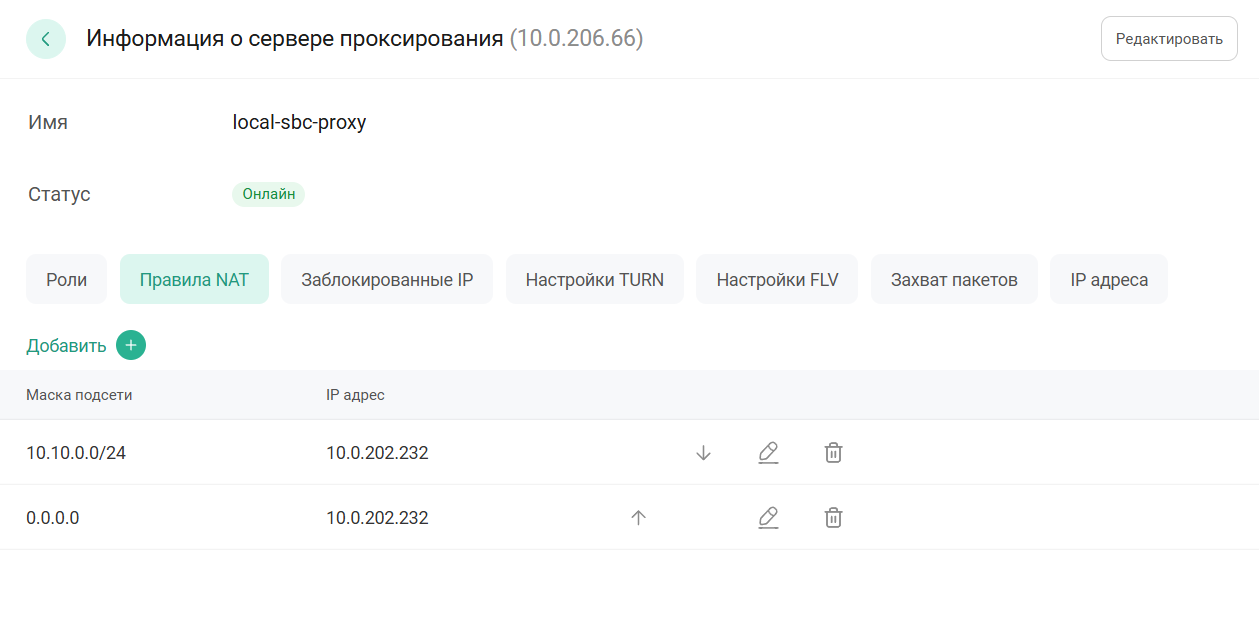

Добавление правил NAT
Чтобы добавить правило NAT, необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.232)
-
перейти на вкладку Правила NAT и нажать кнопку Добавить
-
в окне Добавление правила NAT:
-
Маска подсети: ввести маску подсети, для которой будет использоваться специфический IP-адрес (например 10.10.0.0/24)
-
IP-адрес: ввести IP-адрес, по которому сервер проксирования будет доступен пользователю из данной сети (например 10.0.202.232)
-
-
нажать кнопку Добавить
Добавленные правила NAT применяются в порядке очереди. Чтобы изменить порядок применения добавленных правил (поднять или опустить правило в очереди), необходимо использовать кнопки
и
соответственно.
Редактирование и удаление правил NAT
На странице Информация о сервере проксирования на вкладке Правила NAT можно выполнить следующие действия:
-
редактировать правило NAT: нажать кнопку
, в окне Редактирование правила NAT внести изменения и нажать кнопку Сохранить -
удалить правило NAT: нажать кнопку
| Удаление правила NAT происходит без подтверждения удаления |

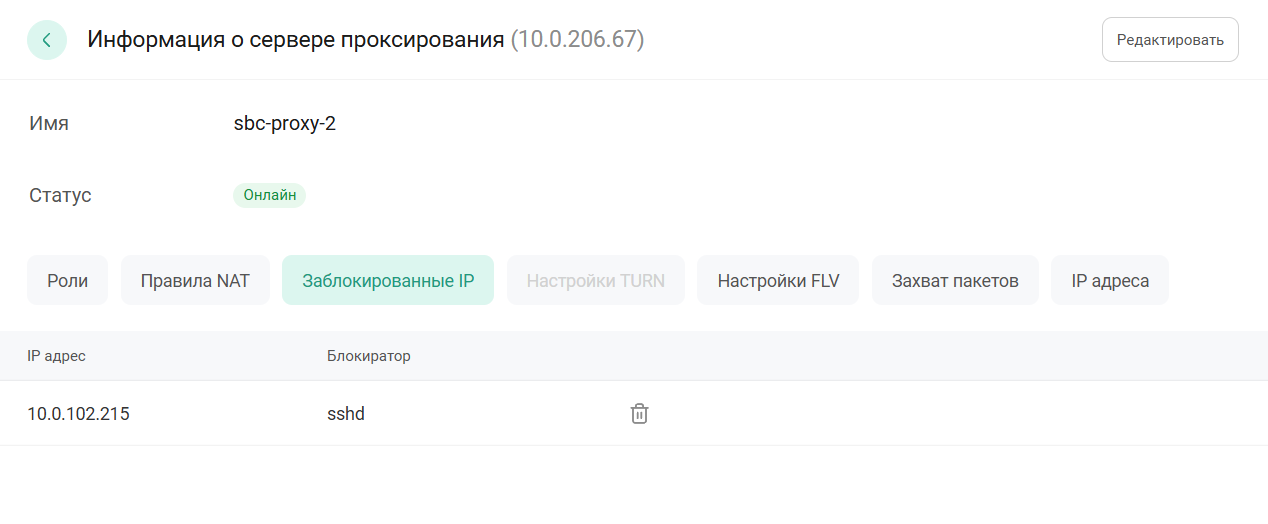

Список заблокированных IP-адресов
В IVA SBC стандартно настроен Fail2Ban, автоматически блокирующий IP-адреса с подозрительной активностью. Заблокированные адреса отображаются на вкладке Заблокированные IP.
| Вкладка Заблокированные IP отображается только для серверов со статусом Онлайн |
Например, если на сервере с одного недоверенного IP-адреса в течение 10 минут выполнено более четырех подряд неудачных попыток входа по SSH, то этот IP-адрес:
-
будет заблокирован на 5 минут
-
появится в разделе Информация о сервере проксирования на вкладке Заблокированные IP
При каждом повторном превышении лимита время блокировки увеличивается:
-
сначала в 2 раза
-
затем в 3 раза
-
и так далее до максимального значения — четырех недель
Чтобы разблокировать IP-адрес, необходимо удалить его из списка Заблокированные IP: нажать кнопку
| Удаление заблокированных IP-адресов из списка заблокированных IP-адресов происходит без подтверждения удаления |
Правила Fail2Ban для VVoIP
По умолчанию для VVoIP-проксирования применяются следующие правила блокировки:
-
регистрации SIP / H.323: не более 10 регистраций за 5 минут
-
звонки SIP / H.323: не более 10 звонков за 5 минут
-
короткие звонки: не более 5 звонков продолжительностью до 30 секунд за 30 минут
| Эти правила не действуют для IP-адресов из корпоративных подсетей |
| Ограничения и параметры блокировки можно изменить в разделе Защита от DoS |

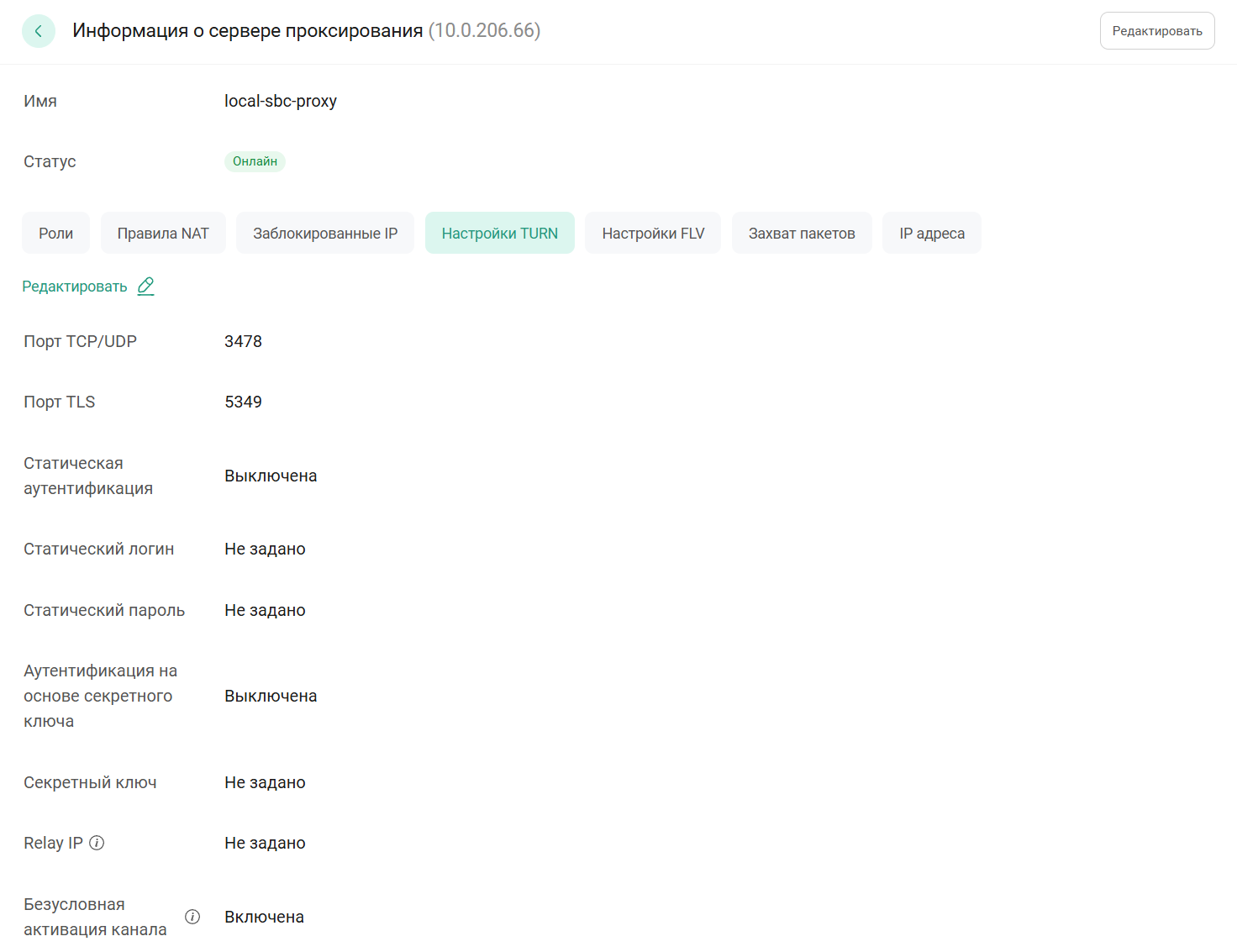

Настройки TURN
Вкладка Настройки TURN будет доступна, если на сервере проксирования добавлена и активирована группа маршрутизации для роли TURN.
Аутентификация на TURN-сервере осуществляется двумя способами:
-
с помощью статического логина и пароля
-
с помощью временных паролей
Можно использовать оба способа одновременно или только один из них.
Чтобы выполнить настройки TURN-сервера, необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.232)
-
перейти на вкладку Настройки TURN и нажать кнопку Редактировать
-
в окне Настройки TURN:
-
Порт TCP / UDP: ввести порт (например 3478)
-
Порт TLS: ввести порт (например 443 (HTTPS) или 993 (IMAPS))
-
Статическая аутентификация: установить переключатель в нужное положение
-
Статический логин: ввести логин для доступа к TURN-серверу (например ivcs)
-
Статический пароль: ввести пароль для доступа к TURN-серверу (например ivcs)
-
-
Аутентификация по секретному ключу: установить переключатель в нужное положение. Позволяет использовать аутентификацию по временным паролям.
Механизм работы:-
Серверы генерируют временные пароли и передают их клиентам
-
TURN-сервер SBC проверяет время жизни пароля: если оно истекло, подключение запрещается
Ограничение: Работа аутентификации по секретному ключу зависит от поддержки со стороны клиентов, использующих эту настройку -
-
Секретный ключ: ввести секретный ключ. Секретный ключ должен содержать не менее 12 символов и включать как минимум одну цифру, одну строчную и одну прописную латинскую букву. Этот ключ будет использоваться для генерации временных паролей
-
Relay IP: ввести IP-адрес сервера проксирования IVA SBC (например 10.0.202.232), по которому он будет доступен для получения пакетов внутри сети (например, от медиасерверов IVA MCU)
-
Безусловная активация канала: установить переключатель в нужное положение:
-
Включено: TURN-сервер будет сразу передавать пакеты в сторону внутреннего сервера без ожидания первого пакета от него
-
Отключено: TURN-сервер будет ожидать первый пакет от внутреннего сервера перед началом передачи пакетов
-
-
-
нажать кнопку Сохранить
|
Сертификат выбирается автоматически:
|

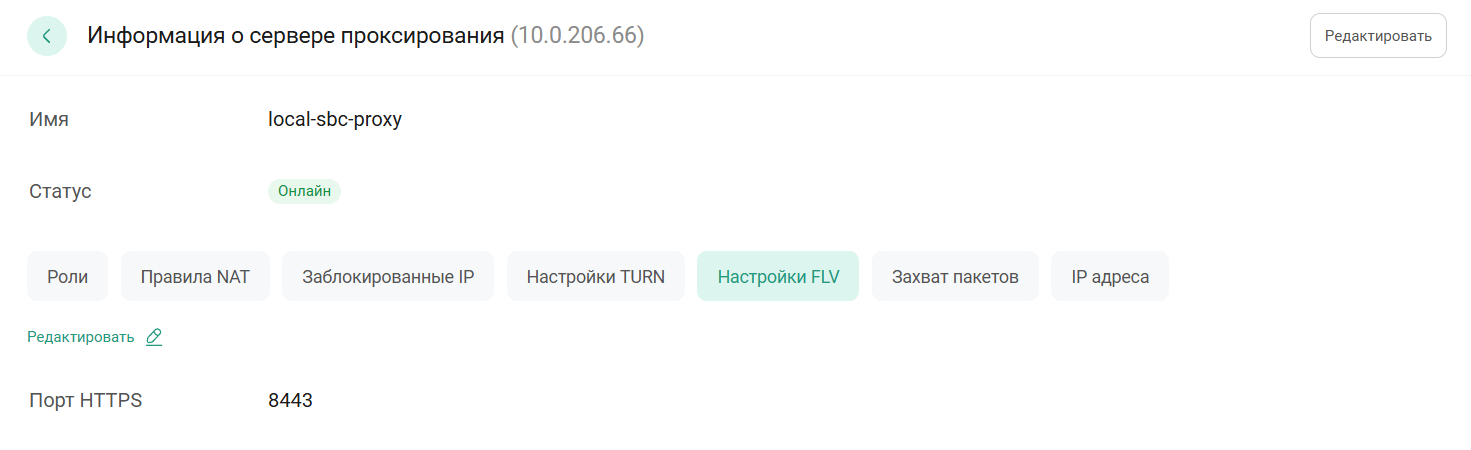

Настройки FLV
Вкладка Настройки FLV будет доступна, если на сервере проксирования добавлена и активирована группа маршрутизации для роли FLV Media.
Чтобы настроить FLV, необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.232)
-
перейти на вкладку Настройки FLV и нажать кнопку Редактировать
-
в окне Настройки FLV:
-
Порт HTTPS: ввести порт, на который будут приходить запросы RTMP-потока FLV-вебинара (например 8443)
Номер порта не должен совпадать с другими портами сервисов
-
-
нажать кнопку Сохранить

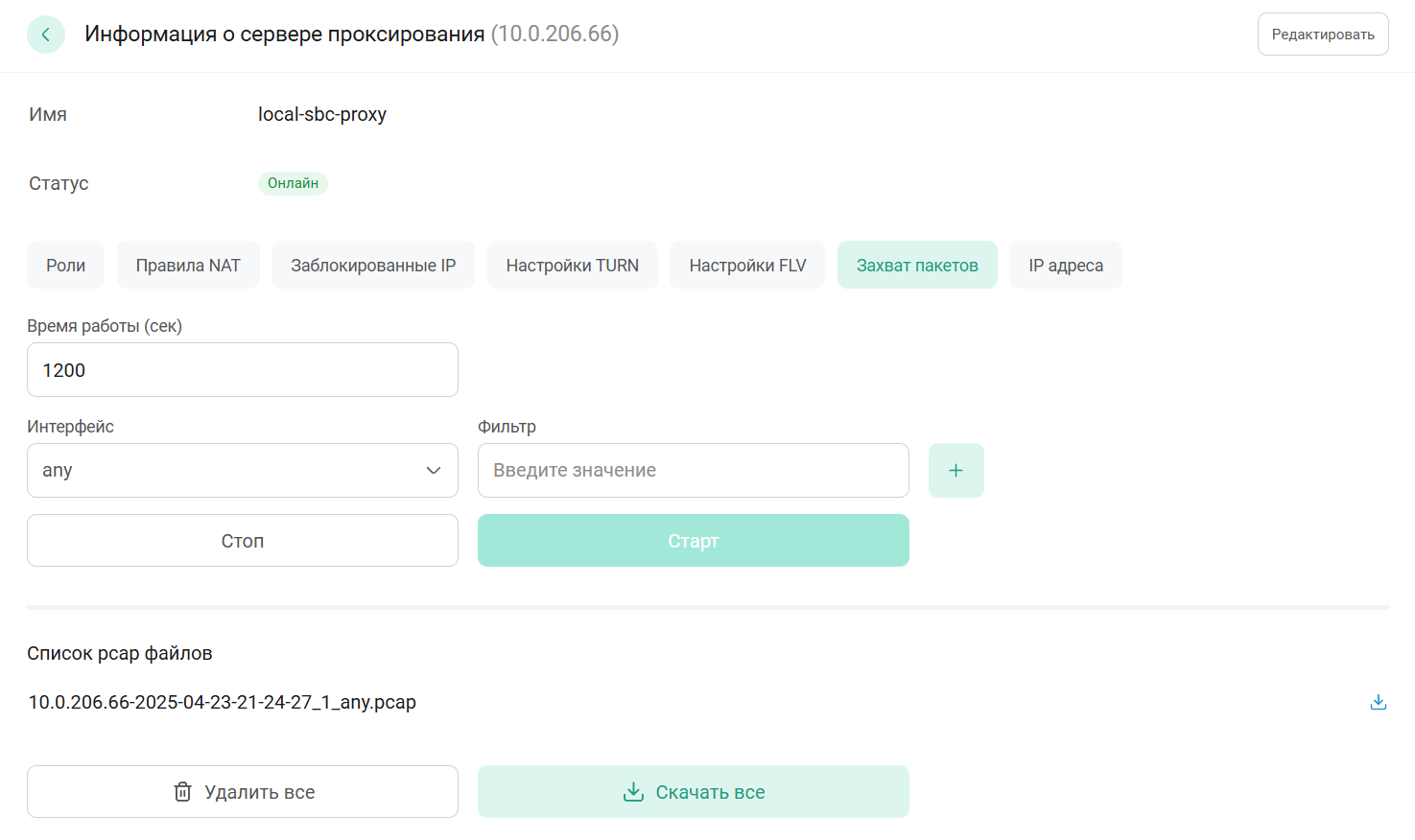

Захват пакетов на сервере проксирования
Чтобы проанализировать сетевой трафик сервера проксирования IVA SBC, необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.232)
-
перейти на вкладку Захват пакетов:
-
Время работы (сек): ввести время работы в секундах (например 1200)
-
Интерфейс:
-
any: любой интерфейс
-
eth0: сетевой интерфейс Ethernet
-
lo: виртуальный интерфейс для локальных тестов и отладки (loopback device)
-
-
Фильтр: установить значение (в формате tcpdump)
-
-
нажать кнопку Старт
После завершения захвата трафика можно:
-
скачать сформированные pcap-файлы: выбрать pcap-файл из списка с pcap-файлами и нажать кнопку
-
скачать архив с pcap-файлами: нажать кнопку Скачать все
-
удалить все сформированные pcap-файлы файлы: нажать кнопку Удалить все

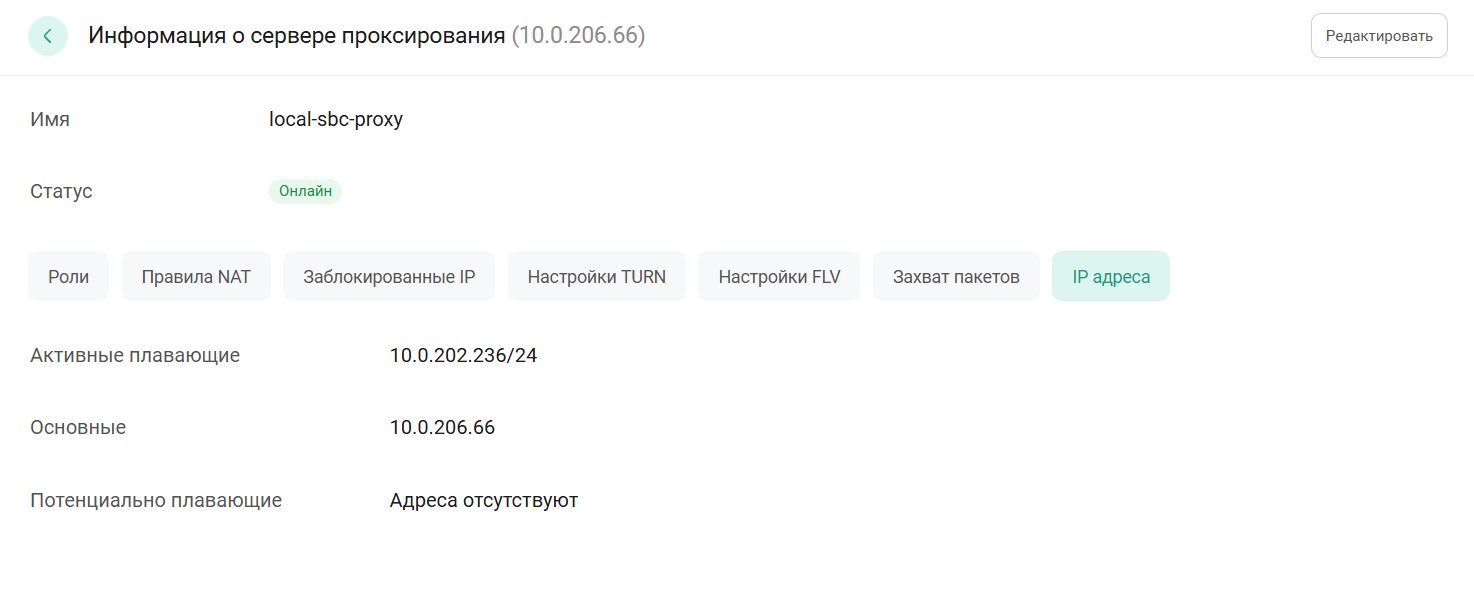

IP-адреса сервера проксирования
Чтобы просмотреть информацию об IP-адресах на сервере IVA SBC, необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.230)
-
перейти на вкладку IP адреса:
-
Активные плавающие — список плавающих IP-адресов, которые используются на сервере проксирования в данный момент
-
Основные — список основных IP-адресов сервера проксирования
-
Потенциально плавающие — список IP-адресов, которые могут быть использованы на данном сервере
-
| Наличие информации о плавающих IP-адресах, которые используются или могут быть использованы на сервере проксирования, зависит от настроек отказоустойчивого кластера, в котором данный сервер проксирования является узлом |
Редактирование имени сервера проксирования
Для редактирования имени сервера проксирования необходимо:
-
перейти в раздел Сервера проксирования и нажать ссылку <Адрес сервера проксирования> (например 10.0.202.232)
-
нажать кнопку Редактировать
-
в окне Редактирование сервера ввести Имя сервера (рекомендуется вводить имя, которое кратко описывает назначение сервера проксирования (например Proxy for 51 Server)
-
нажать кнопку Сохранить
Действия над сервером проксирования
Над сервером проксирования IVA SBC можно выполнить следующие действия:
-
перезагрузить сервер
-
скачать dump-файл сервера
-
удалить сервер
Чтобы перезагрузить сервер проксирования, необходимо: перейти в раздел Сервера проксирования, выбрать сервер проксирования (например 10.0.202.232), нажать кнопку
и выбрать Перезагрузить, в окне Перезагрузка сервера нажать кнопку Перезагрузить.
Чтобы скачать dump-файл сервера проксирования, необходимо: перейти в раздел Сервера проксирования, выбрать сервер проксирования (например 10.0.202.232), нажать кнопку и выбрать Скачать dump-файл.
| Невозможно скачать dump-файл сервера проксирования, который находится в статусе Оффлайн |
Чтобы удалить сервер проксирования, необходимо: перейти в раздел Сервера проксирования, выбрать сервер проксирования (например 10.0.20.104), нажать кнопку , выбрать Удалить и в окне Удаление сервера нажать кнопку Удалить.
