Введение
Настоящий документ является руководством администратора пограничного контроллера сессий IVA SBC.
Руководство администратора описывает назначение, условия и порядок функционирования системы, а также действия Администратора по настройке IVA SBC.
О системе
IVA Technologies — российский производитель телекоммуникационного оборудования и программного обеспечения. Решения на базе оборудования и программного обеспечения IVA позволяют выстраивать безопасную, высокопроизводительную ИТ-инфраструктуру различных масштабов.
Пограничный контроллер сессий IVA SBC устанавливается на границе сетей для обеспечения фильтрации трафика, не соответствующего установленным правилам, и безопасного соединения между пользователями в режиме реального времени, а также позволяет подключить корпоративную коммуникационную инфраструктуру к другим сетям (Интернет, внутренняя сеть).
Требования к Администратору IVA SBC
Базовые знания ОС Linux |
Удалённый доступ к консоли с помощью SSH |
Понимание файловой структуры и навигации по ней |
|
Редактирование текстовых файлов с помощью vi и nano |
|
Использование распространённых сетевых утилит ping, ifconfig, traceroute и т. д. |
|
Знание базовых утилит для System Troubleshooting: top, ps, netstat и т. д. |
|
Начальные знания сетевых технологий и стека протоколов TCP / IP |
Знание понятий: IP-адрес, маска сети, шлюз |
Общее понимание принципов IP-маршрутизации |
|
Знания особенностей протоколов TCP и UDP |
|
Общее представление о протоколах DNS, NTP, SMTP, HTTP |
|
Понимание принципов работы NAT, межсетевых экранов, прокси-серверов |
|
Общее представление о протоколе SSL, о методах обеспечения защищённого обмена данными с использованием SSL-сертификатов |
|
Общее понимание протоколов работы телефонии и видео-конференцсвязи |
Представление о протоколе SIP |
Представление о протоколе Н.323 |
|
Представление о технологии WebRTC |
|
Понимание принципов передачи медиапотоков (SDP, RTP) |
Требования к параметрам серверов
Перед настройкой IVA SBC необходимо проверить серверное оборудование на соответствие следующим минимальным требованиям:
| Сервер проксирования (до 100 подключений) Сервер управления и конфигурации (до 1000 подключений) |
|
|---|---|
Процессор |
Intel: не менее Intel Core-i3 AMD: аналогичный процессорам семейства Intel |
Количество ядер |
не менее 2 ядер с частотой не менее 2 ГГц |
Микроархитектура |
Sandy Bridge / Zen |
Оперативная память |
не менее 4 ГБ |
Жесткий диск |
|
Сетевые интерфейсы |
1 Гбит/с и более |
Нагрузка на сервер проксирования IVA SBC зависит от типа и скорости передачи данных. В среднем на одного участника (с подключением любого типа) проходящего через IVA SBC мероприятия необходимо 1,2 % ядра процессора при скорости передачи и приема данных 1 Мбит/с.
Для поддержания 300 пользователей, не участвующих в мероприятии, серверу проксирования требуется производительность одного ядра процессора.
Схема работы IVA SBC
Пограничный контроллер сессий IVA SBC позволяет Администратору настраивать возможность анализа и пропуска трафика различного типа из одной сети в другую.
IVA SBC позволяет добавлять и настраивать следующие типы маршрутизации:
-
VVoIP-маршрутизацию — маршрутизация SIP- и H.323-трафика
-
HTTP Reverse-маршрутизацию — маршрутизация HTTP-трафика на внутренние сетевые адреса
-
HTTP Proxy-маршрутизацию — маршрутизация HTTP-трафика на внешние сетевые адреса
-
TURN-маршрутизацию — пропуск RTP через TURN-сервер
-
FLV-маршрутизацию — проксирование RTMP-трафика для проведения FLV-вебинаров

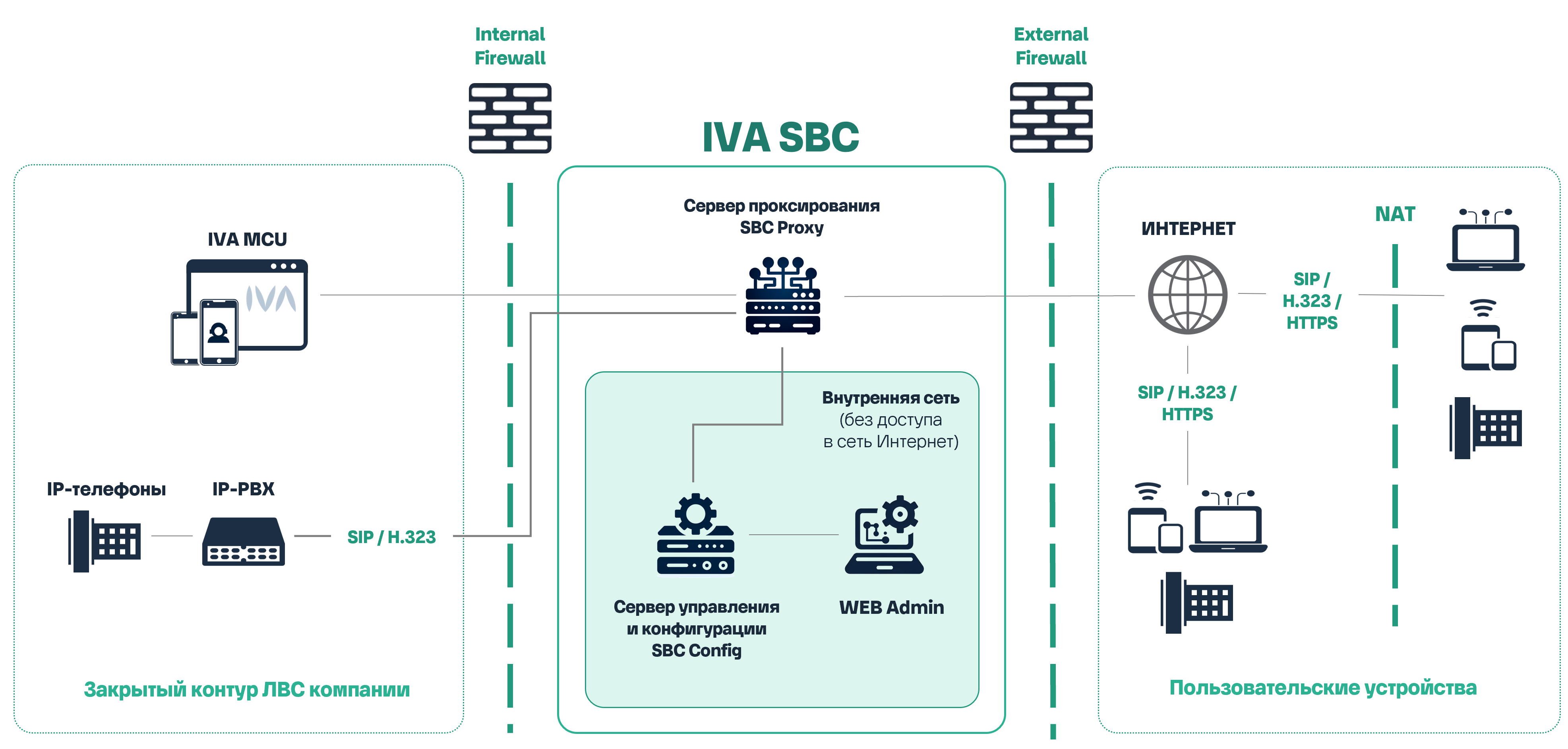

Общая схема работы IVA SBC представлена ниже.
IVA SBC представляет собой модульное ПО, обеспечивающее работу двух типов серверов:
-
Сервер проксирования — выполняет основную работу по проксированию, анализу и пропуску трафика из одной сети в другую. Сервер проксирования отвечает за маршрутизацию различных типов трафика как всех вместе, так и по отдельности. Сервер проксирования загружает свою конфигурацию с сервера управления и конфигурации, но может работать и без него (если ранее уже была загружена конфигурация)
-
Сервер управления и конфигурации — выполняет функции управления серверами проксирования, настраивается и управляется Администратором системы через web-панель администрирования. Сервер управления и конфигурации также собирает и хранит данные от журналов аудита и VVoIP-звонков, сервисов мониторинга и т. д. Для работы сервера управления и конфигурации не требуется доступ в Интернет, он должен иметь доступ только к серверам проксирования по локальной сети.
