Настройка групп маршрутизации
В разделе Группы маршрутизации можно создавать, редактировать и удалять группы маршрутизации на основе созданных маршрутов.
Группы маршрутизации используются для объединения добавленных маршрутов. Это позволяет обрабатывать несколько маршрутов на одном сервере. Каждая группа содержит последовательный набор маршрутов одного из типов:

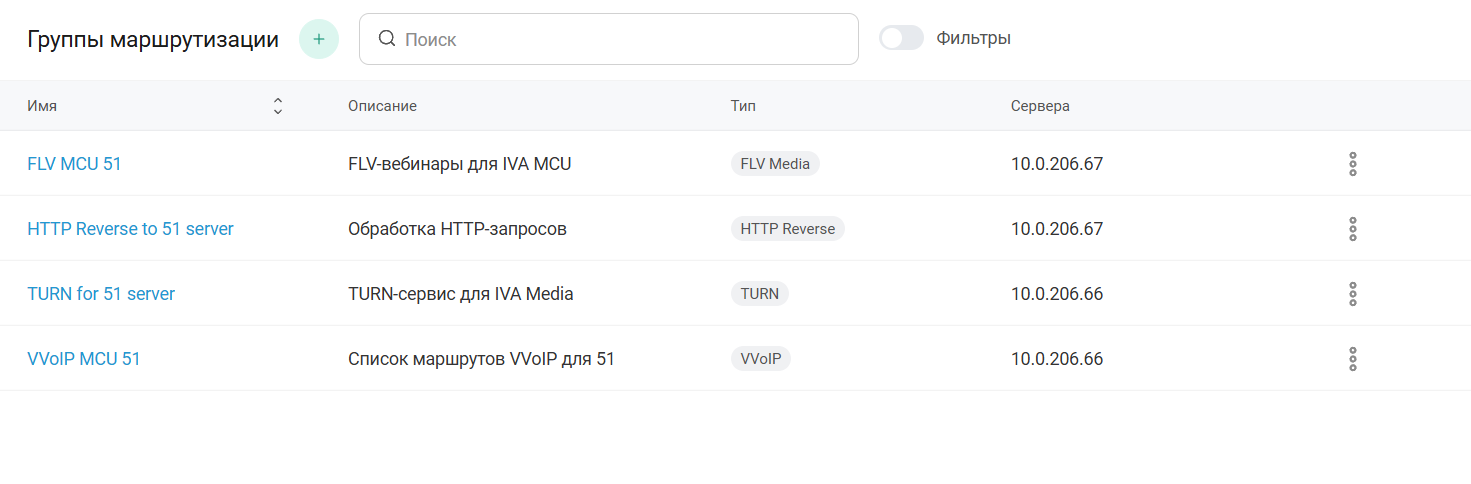

При работе в разделе Группы маршрутизации можно:
-
создать группу маршрутизации: нажать кнопку
-
перейти к редактированию группы маршрутизации и добавлению списка маршрутов: нажать ссылку <Имя маршрута>
Просмотр групп маршрутизации

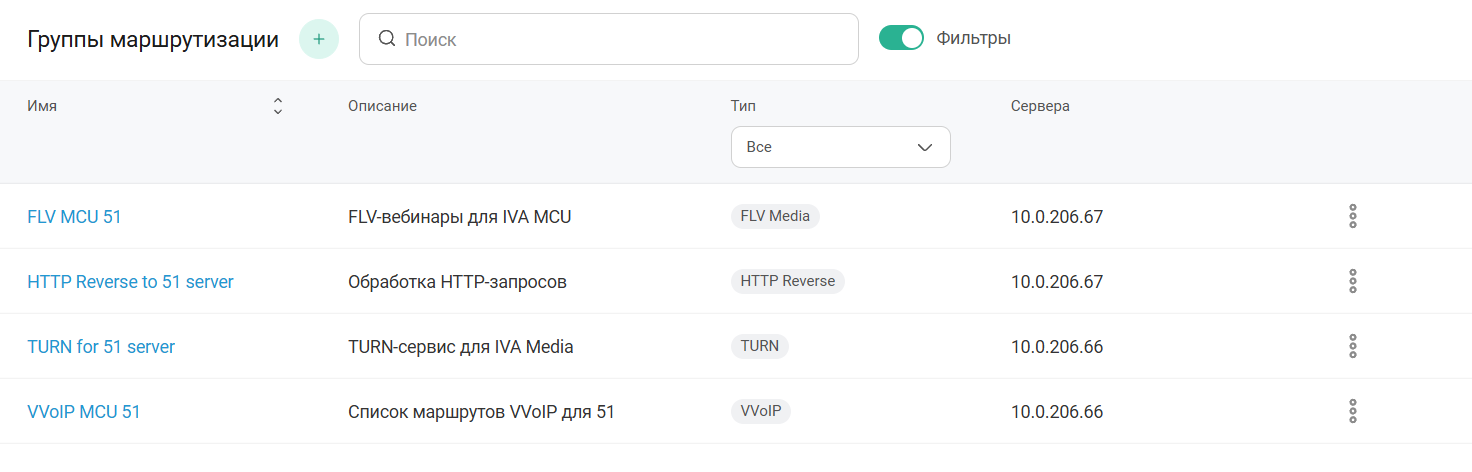

При большом количестве групп маршрутизации, для упрощения навигации по группам, можно включить и выбрать фильтр отображения по типу маршрутизации (например, по типу VVoIP): нажать переключатель Фильтры.
Создание, редактирование и удаление групп маршрутизации
Создание группы маршрутизации
Чтобы добавить и настроить группу маршрутизации, необходимо:
-
нажать кнопку
-

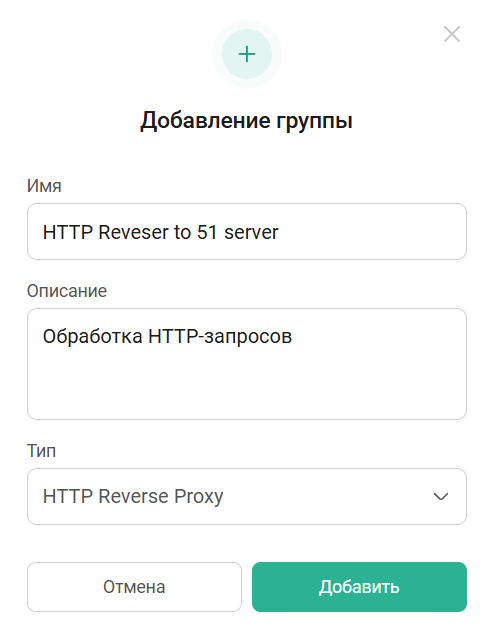

в окне Добавление группы:
-
Имя: рекомендуется вводить имя, которое кратко описывает назначение группы маршрутизации (например SIP & H.323 в IVA MCU и АТС)
-
Описание: рекомендуется вводить описание, отражающее результат работы группы маршрутизации (например: Разрешение SIP- и H.323-вызовов для IVA MCU, и т. д.)
-
Тип: выбрать тип маршрутизации HTTP Reverse / TURN / VVoIP / FLV Media (например VVoIP Proxy)
-
-
нажать кнопку Добавить
После создания группы маршрутизации необходимо добавить список маршрутов.
Редактирование группы маршрутизации и добавление маршрутов

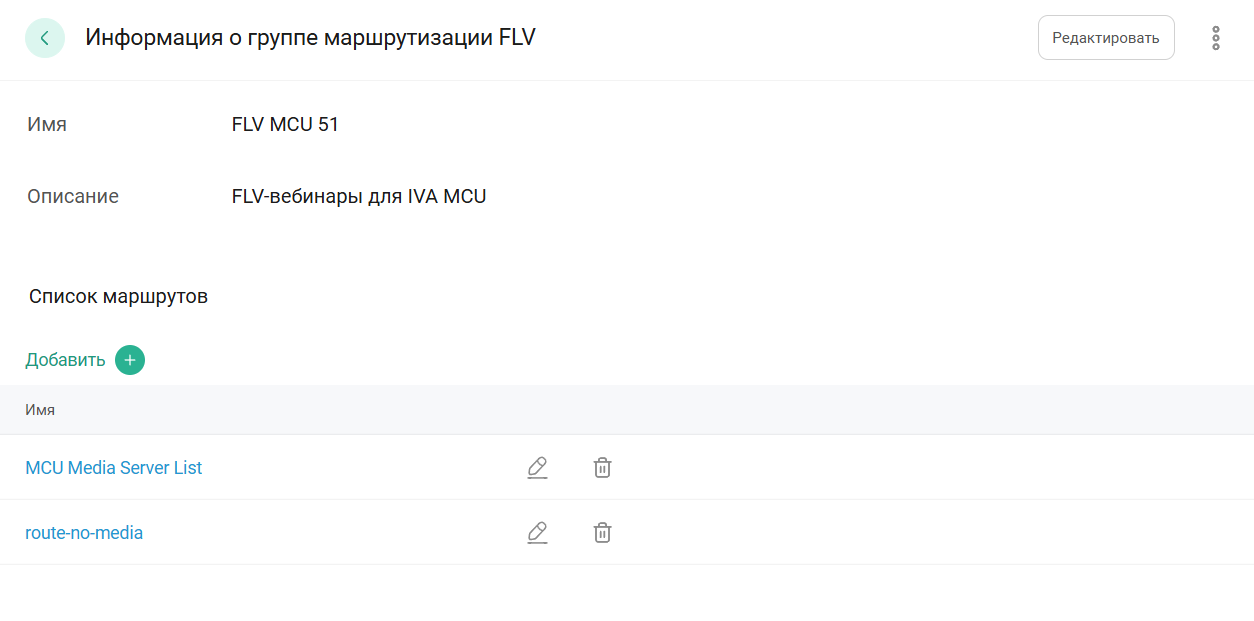

Добавление и редактирование маршрутов для групп маршрутизации проводится на странице Информация о группе маршрутизации:
Перейти в раздел Группы маршрутизации и нажать ссылку <Имя группы маршрутизации>
При работе на странице Информация о группе маршрутизации можно:
-
посмотреть список маршрутов
-
добавить маршрут в группу маршрутизации: нажать кнопку Добавить
-
редактировать описание группы маршрутизации: нажать кнопку Редактировать
-
редактировать маршрут группы маршрутизации: нажать кнопку
или ссылку <Имя маршрута> -
удалить группу правил маршрутизации: нажать кнопку
и выбрать Удалить -
удалить маршрут из группы маршрутизации: нажать кнопку
Добавление маршрута в группу маршрутизации
Чтобы добавить маршрут, необходимо:
-
нажать кнопку Добавить
-
в окне Добавление маршрута выбрать маршрут из ранее созданных маршрутов данного типа (например SIP & H.323 в IVA MCU) и нажать кнопку Добавить. Маршруты в группу маршрутизации добавляются по одному
-
повторить добавление маршрута для всех требуемых для данной группы маршрутов
Для включения на сервере проксирования группы маршрутизации и назначения соответствующей роли необходимо настроить сервер проксирования.
Изменение порядка применения маршрутов
Добавленные маршруты (для групп маршрутизации типа VVoIP и HTTP Reverse) применяются в порядке очереди.
Чтобы изменить порядок применения маршрутов, необходимо использовать кнопки:
-
для перемещения маршрута вверх -
для перемещения маршрута вниз
Редактирование описания группы маршрутизации
На странице Информация о группе маршрутизации можно редактировать описание группы маршрутизации:
-
нажать кнопку Редактировать
-

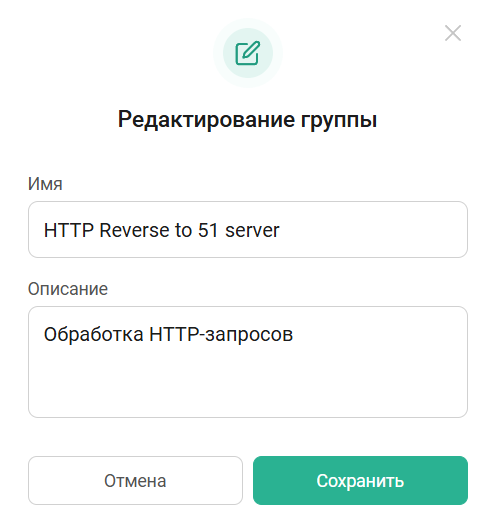

в окне Редактирование группы внести изменения
-
нажать кнопку Сохранить
Редактирование маршрута группы маршрутизации
На странице Информация о группе маршрутизации можно редактировать маршрут группы маршрутизации:
-
выбрать маршрут, который необходимо редактировать
-
нажать кнопку
или ссылку <Имя маршрута> -
на странице Информация о маршруте VVoIP, HTTP Reverse, TURN, FLV внести изменения
