Отказоустойчивые кластеры
IVA SBC позволяет создавать кластеры и настраивать плавающие IP-адреса, переходящие между серверами проксирования.
Плавающий IP-адрес можно назначить на несколько серверов проксирования. При отключении одного из серверов, являющихся узлом кластера, плавающий IP-адрес будет использоваться на другом сервере проксирования в этом кластере.
| В качестве технологии в отказоустойчивом кластере используются протокол VRRP и сервис keepalived |

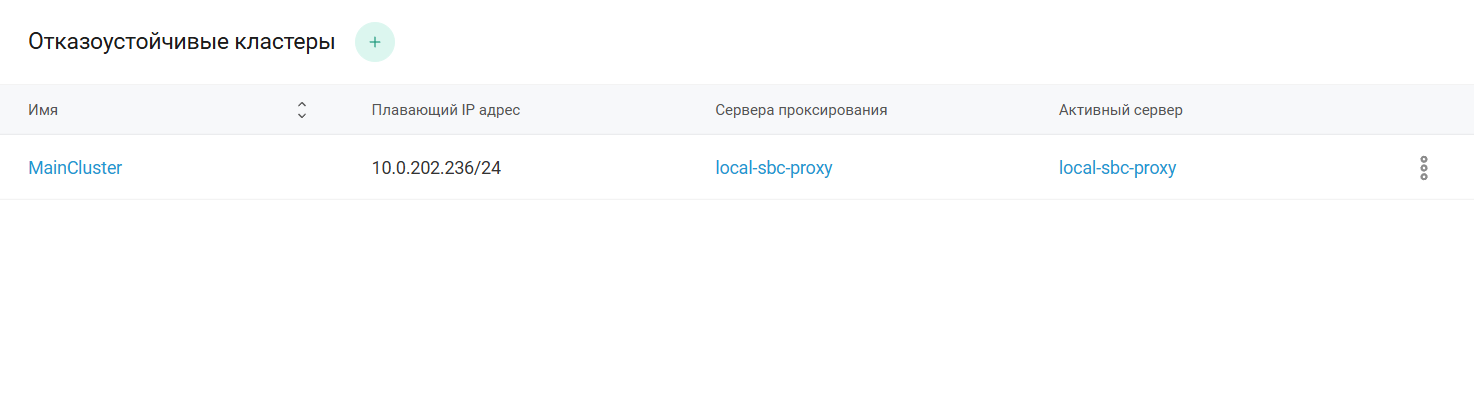

В разделе Отказоустойчивые кластеры отображается информация о созданных кластерах:
-
Имя — имя кластера, используемое для описания
-
Плавающий IP адрес — плавающий IP-адрес кластера и подсеть данного IP-адреса
-
Сервера проксирования — список серверов проксирования, на которых может использоваться плавающий IP-адрес
-
Активный сервер — сервер, на котором в данный момент используется плавающий IP-адрес
При работе в разделе Отказоустойчивые кластеры можно:
-
добавить кластер: нажать кнопку Создать кластер
-
редактировать описание кластера: нажать кнопку
и выбрать Редактировать -
удалить кластер: нажать кнопку
и выбрать Удалить -
редактировать список узлов кластера: нажать ссылку <Имя кластера>
-
перейти к информации о сервере проксирования: нажать ссылку <Имя сервера проксирования>
Создание отказоустойчивого кластера
Чтобы создать отказоустойчивый кластер:
-
перейти в раздел Отказоустойчивые кластеры и нажать кнопку
-

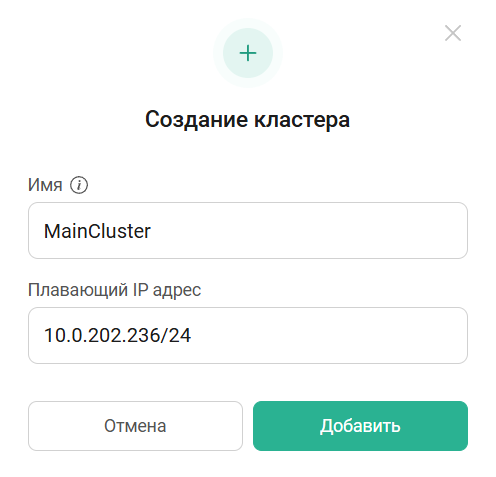

в окне Создание кластера:
-
Имя: ввести имя кластера (рекомендуется вводить имя, которое кратко описывает назначение или плавающий IP-адрес, например MainCluster)
-
Плавающий IP-адрес: ввести плавающий IP-адрес и маску подсети (например 10.0.202.236/24)
-
После создания кластера необходимо настроить список узлов кластера, между которыми может переходить заданный плавающий IP-адрес.
Редактирование описания кластера
Чтобы редактировать описание кластера:
-
нажать кнопку
и выбрать Редактировать -
в окне Редактирование кластера внести изменения
-
нажать кнопку Сохранить
Удаление кластера
Чтобы удалить кластер:
-
нажать кнопку
и выбрать Удалить -
в окне Удаление кластера нажать кнопку Удалить
Настройка узлов кластера

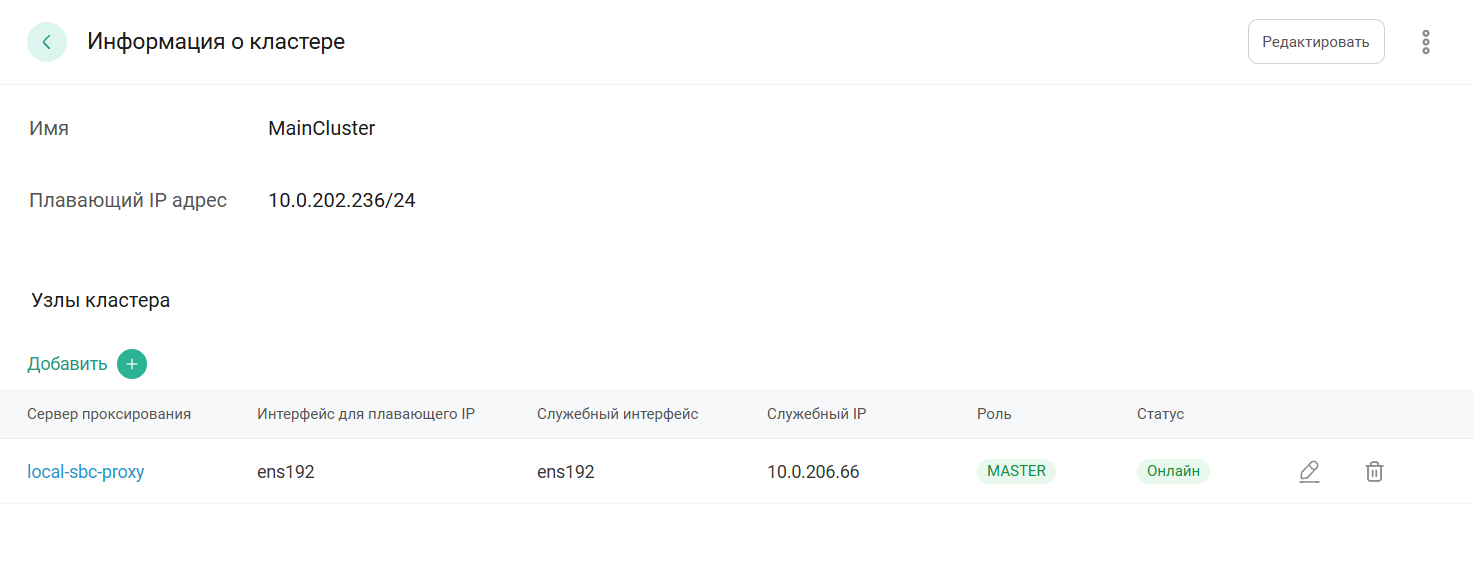

Информация о кластере
Добавление и редактирование узлов кластера проводится на странице Информация о кластере:
Перейти в раздел Отказоустойчивые кластеры и нажать ссылку <Имя кластера>
При работе на странице Информация о кластере можно:
-
посмотреть список и параметры узлов кластера
-
добавить узел кластера: нажать кнопку Добавить
-
редактировать узел кластера: нажать кнопку
-
удалить узел из кластера: нажать кнопку
-
редактировать описание кластера: нажать кнопку Редактировать
-
удалить кластер: нажать кнопку
и выбрать Удалить
Добавление узла кластера
Узел кластера — это сервер проксирования, на котором может использоваться плавающий IP-адрес кластера.
Чтобы добавить узел кластера:
-
на странице Информация о кластере нажать кнопку Добавить
-
в окне Добавление узла кластера:
-
Сервер проксирования: выбрать сервер проксирования, который должен участвовать в кластере
-
Интерфейс для плавающего IP: выбрать интерфейс, на котором будет назначен плавающий IP-адрес
-
Служебный интерфейс: выбрать интерфейс, который будет использоваться для служебного обмена данными VRRP
-
Служебный IP: ввести IP-адрес, который будет использоваться для служебного обмена данными VRRP
-
Роль: выбрать роль сервера в кластере по умолчанию (MASTER, SLAVE). Назначить роль MASTER можно только одному серверу проксирования в кластере.
-
-
нажать кнопку Добавить
Редактирование узла кластера
На странице Информация о кластере можно редактировать параметры узлов кластера:
-
выбрать сервер проксирования в группе кластера, параметры которого необходимо редактировать, и нажать кнопку
-
в окне Редактирование узла кластера: внести изменения (описание полей приведено в разделе Добавление узла кластера)
-
нажать кнопку Сохранить
